Kia Sportage: Glühlampen der hinteren Kombileuchten ersetzen. Blinklicht hinten/ Nebelschlusslicht (ausstattungsabhängig). Dritte Bremsleuchte (ausstattungsabhängig). Glühlampe der Kennzeichenbeleuchtung ersetzen.

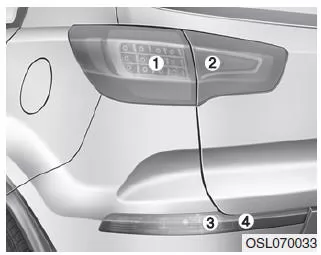

Glühlampen der hinteren Kombileuchten ersetzen

(1) Brems- und Rücklicht

(2) Rückfahrscheinwerfer

(3) Blinklicht hinten

(4) Nebelschlussleuchte (ausstattungsabhängig)

Außenleuchte

1. Öffnen Sie die Heckklappe

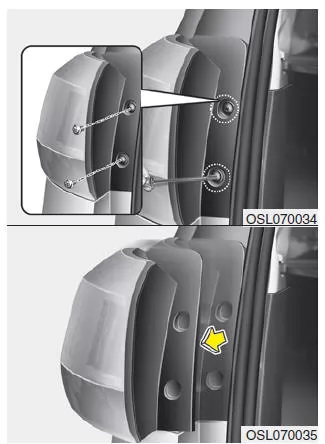

2. Lösen Sie die Befestigungsschrauben der Leuchte mit einem geeigneten Kreuzschraubendreher.

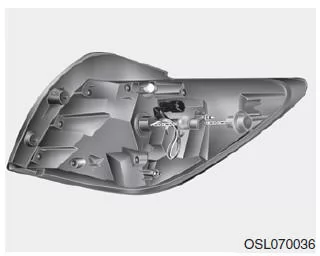

3. Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus.

4. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.

5. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind.

Ziehen Sie die Glühlampe aus der Fassung.

6. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.

7. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.

Innenleuchte

1. Öffnen Sie die Heckklappe

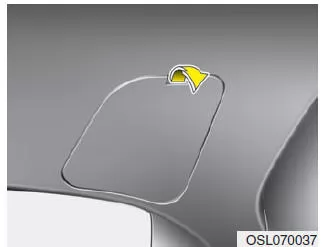

2. Bauen Sie die Wartungsklappe ab.

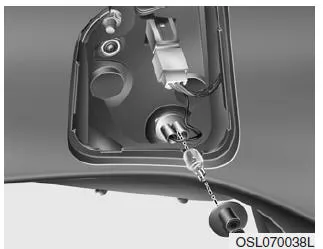

3. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.

4. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind.

Ziehen Sie die Glühlampe aus der Fassung.

5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.

6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

7. Verschließen Sie die Wartungsöffnung mit der Abdeckung.

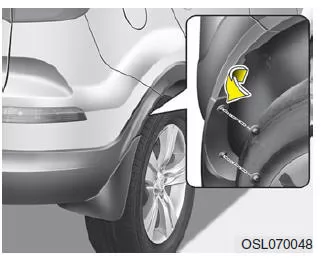

Blinklicht hinten/ Nebelschlusslicht (ausstattungsabhängig)

1. Entfernen Sie die Befestigungsschrauben des Heckstoßfängerschutzes mit einem geeigneten Kreuzschlitzschraubendreher.

2. Greifen Sie hinter den Heckstoßfängerschutz.

3. Setzen Sie eine neue Glühlampe ein.

4. Montieren Sie die Fassung und den Heckstoßfängerschutz in der umgekehrten Reihenfolge des Ausbaus.

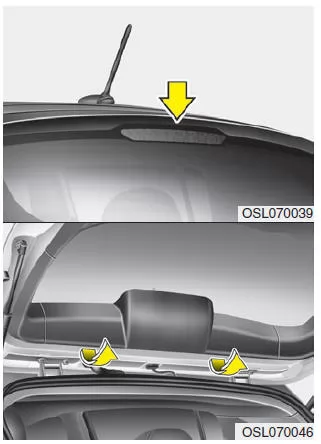

Dritte Bremsleuchte (ausstattungsabhängig)

1. Öffnen Sie die Heckklappe 2. Hebeln Sie die mittlere Blende der hinteren Heckklappenverkleidung vorsichtig mit dem Schlitzschraubendreher heraus.

3. Ziehen Sie den Kabelstecker der Glühlampe ab.

4. Lösen Sie die Befestigungsschrauben der Glühlampenfassung.

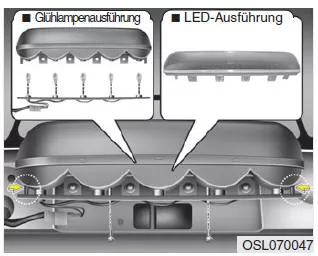

5.

• LED-Ausführung (ausstattungsabhängig) Neue LED-Baugruppe einbauen
• Glühlampenausführung (ausstattungsabhängig)

1) Entnehmen Sie die Glühlampenfassung, indem Sie auf die beidseitige Verriegelung drücken.

2) Ziehen Sie die Glühlampe aus der Fassung.

3) Setzen Sie eine neue Glühlampe ein.

6. Bauen Sie die Fassung in der umgekehrten Reihenfolge des Ausbaus ein.

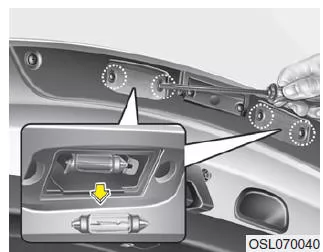

Glühlampe der Kennzeichenbeleuchtung ersetzen

1. Lösen Sie die Befestigungsschrauben der Streuscheibe mit einem Kreuzschraubendreher.

2. Bauen Sie die Streuscheibe ab.

3. Ziehen Sie die Glühlampe gerade heraus.

4. Setzen Sie eine neue Glühlampe ein.

5. Bauen Sie die Streuscheibe an und ziehen Sie die Befestigungsschrauben fest.
