Kia Sportage: Glühlampen für Scheinwerfer, Standlicht, Blinker vorn und Nebelscheinwerfer ersetzen

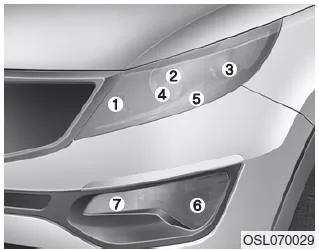

(1) Blinkleuchte

(2) Scheinwerfer (Fernlicht)

3) Scheinwerfer (Abblendlicht)

(4) Standlicht (Glühlampenausführung, ausstattungsabhängig)

(5) Standlicht (LED-Ausführung , ausstattungsabhängig

(6) Nebelscheinwerfer (ausstattungsabhängig)

7) Kurvenleuchte (ausstattungsabhängig)

Scheinwerferglühlampe

VORSICHT - Halogenlampen

• Halogenlampen sind mit einem unter Druck stehenden Gas gefüllt, welches Glassplitter in die Umgebung schleudert, wenn der Glaskolben zerbricht.

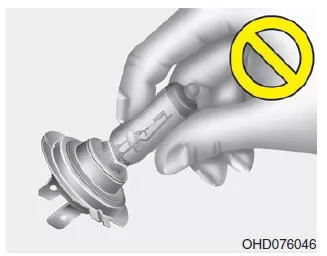

• Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen Sie eingeschaltete Glühlampen nicht mit Flüssigkeiten in Berührung kommen. Fassen Sie den Glaskolben nie mit bloßen Fingern an. Eine verbleibende Fettschicht kann die Glühlampe zum Platzen bringen, wenn sie eingeschaltet wird. Lassen Sie eine Halogenlampe nur in eingebautem Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen Sie diese sobald als möglich und entsorgen Sie die defekte Glühlampe sorgfältig.
• Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.

  Lassen Sie Glühlampe vor dem Ausbauen abkühlen.

1. Öffnen Sie die Motorhaube.

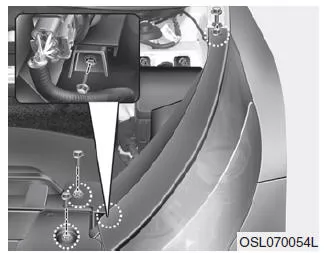

2. Lösen Sie die Befestigungsschrauben und entnehmen Sie den Scheinwerfer aus der Fahrzeugkarosserie.

3. Ziehen Sie den Kabelstecker hinten vom Scheinwerfer ab.

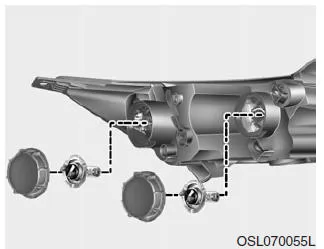

4. Bauen Sie die Abdeckung der Scheinwerferglühlampe ab, indem Sie sie gegen den Uhrzeigersinn drehen.

5. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.

6. Lösen Sie den Sicherungsbügel der Scheinwerferglühlampe, indem Sie das Ende nach innen drücken und danach anheben.

7. Ziehen Sie die Glühlampe aus dem Scheinwerfer.

8. Setzen Sie eine neue Scheinwerferglühlampe ein, richten Sie den Sicherungsbügel zu der Nut auf der Glühlampe aus und lassen Sie ihn in der ursprünglichen Position einrasten.

9. Schließen Sie den Stecker an die Scheinwerferglühlampe an.

10. Bauen Sie die Scheinwerferabdeckung an, indem Sie sie im Uhrzeigersinn drehen.

11. Klemmen Sie den Kabelstecker hinten am Scheinwerfer an.

12. Bauen Sie den Scheinwerfer wieder in die Fahrzeugkarosserie ein.

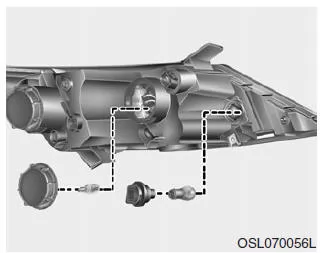

Blinkleuchte/Standlicht

1. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.

2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind.

Ziehen Sie die Glühlampe aus der Fassung.

3. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.

4. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

Glühlampen Nebelscheinwerfer und Kurvenlicht

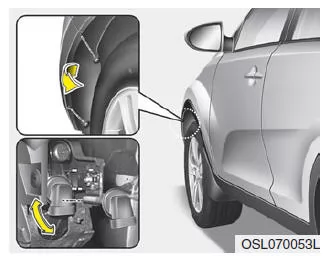

1.Bauen Sie die untere Abdeckung des vorderen Stoßfängers ab.

2.Führen Sie Ihre Hand von hinten in den vorderen Stoßfänger.

3.Ziehen Sie den Stecker von der Fassung ab.

4.Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Gehäuseaussparungen ausgerichtet sind.

5.Setzen Sie die neue Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

6.Stecken Sie den Stecker auf die Fassung.

7.Bauen Sie die untere Abdeckung des vorderen Stoßfängers wieder an.

ANMERKUNG

Wenn die Scheinwerfereinstellung angepasst werden muss, nachdem ein Scheinwerfer wieder eingebaut wurde, kontaktieren Sie einen autorisierten KIA-Händler.
