Kia Sportage: Sicherungen ersetzen (Motorraum)

1. Schalten Sie die Zündung und alle elektrischen Schalter aus.

2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die Verriegelungen drücken und den Deckel abheben.

3. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie durchgebrannt ist.Verwenden Sie zum Abziehen und Einsetzen von Sicherungen die Sicherungsklammer aus dem Sicherungskasten im Motorraum.

4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten Sie darauf, dass sie stramm in ihrem Sockel sitzt.

Wenn die Sicherung lose in ihrem Sockel sitzt, lassen Sie dies von einem autorisierten KIA-Händler überprüfen.

ACHTUNG

Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraum den Deckel des Sicherungskastens sicher. Andernfalls kann Feuchtigkeit eindringen und elektrische Fehlfunktionen verursachen.

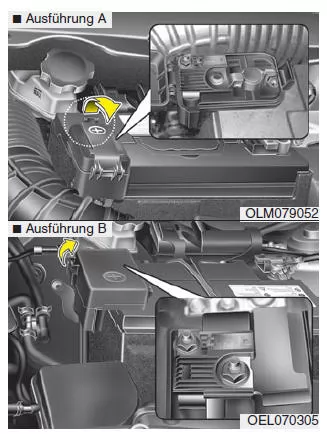

Hauptsicherung

Ersetzen Sie eine durchgebrannte Hauptsicherung wie folgt:

1. Stellen Sie den Motor ab.

2. Klemmen Sie das Batteriemassekabel ab.

3. Lösen Sie die in der obigen Abbildung gezeigten Muttern.

4. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.

5. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

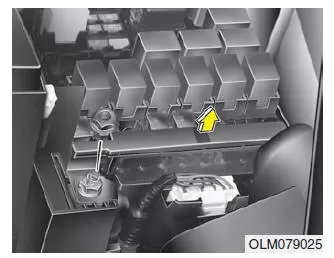

Mehrfachsicherung

Ersetzen Sie eine durchgebrannte Mehrfachsicherung wie folgt:

1. Stellen Sie den Motor ab.

2. Klemmen Sie das Batteriemassekabel ab.

3. Bauen Sie den Sicherungskasten auf der rechten Seite des Motorraums aus.

4. Lösen Sie die in der obigen Abbildung gezeigten Muttern.

5. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.

6. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ANMERKUNG

Falls die Haupt- oder Mehrfachsicherung durchgebrannt ist, wenden Sie sich an einen KIA Vertragshändler.

Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

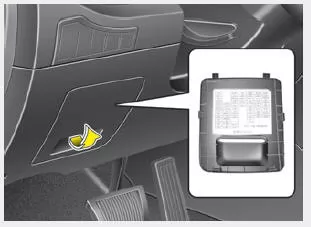

Fahrzeuginnenraum

❈ Die tatsächliche Ausstattung kann von der Abbildung abweichen.

Hauptsicherung

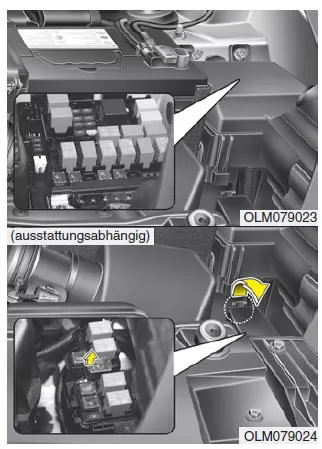

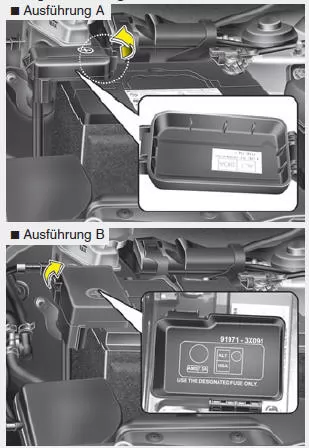

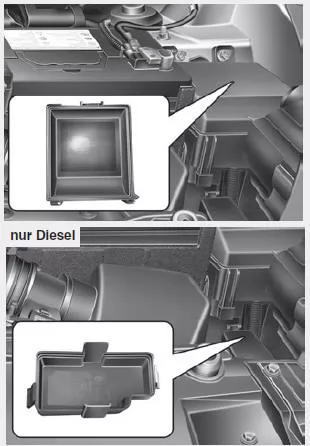

Motorraum

ANMERKUNG

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung.

Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

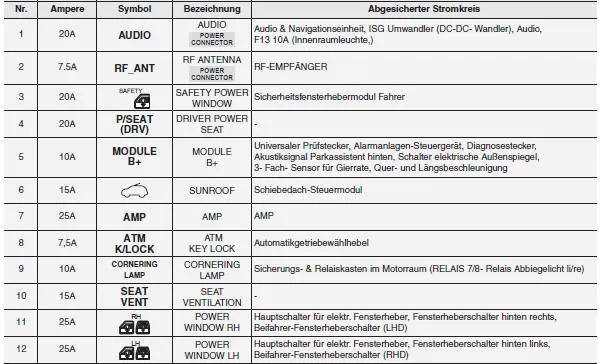

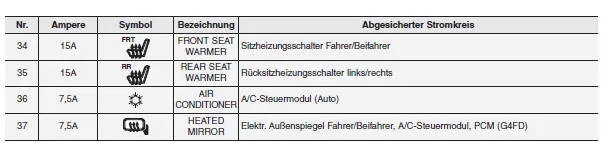

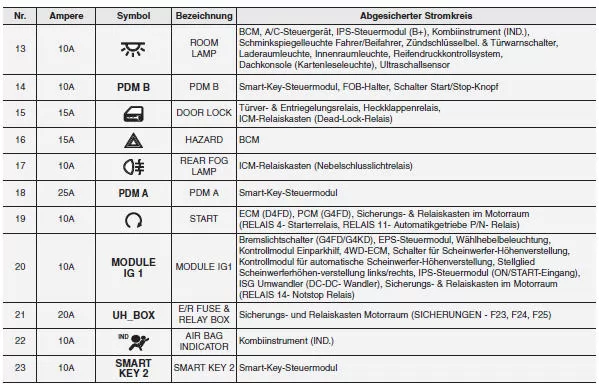

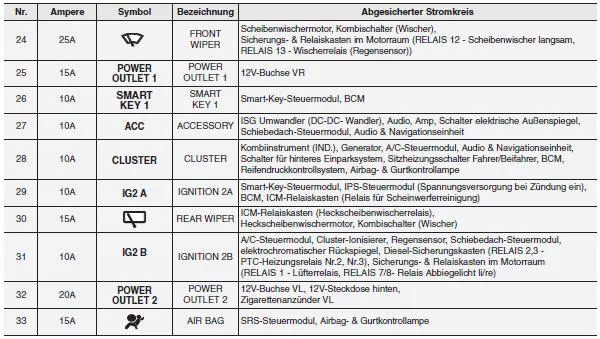

Innenraum-Sicherungskasten (Instrumententafel)

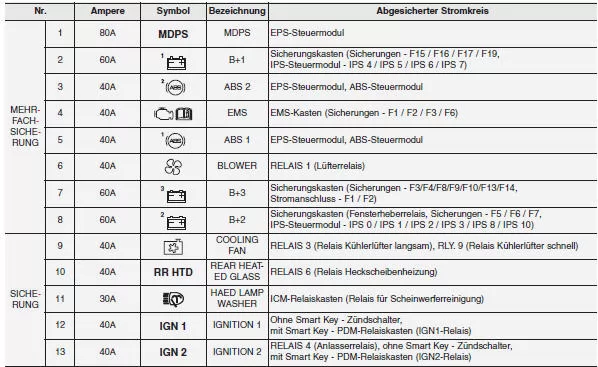

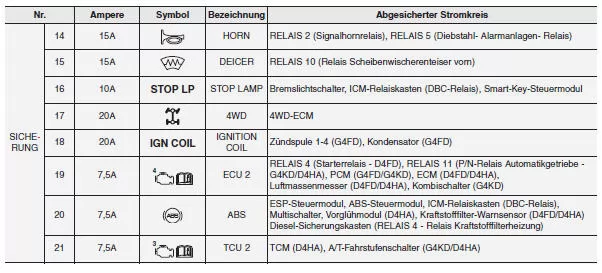

Hauptsicherungskasten im Motorraum

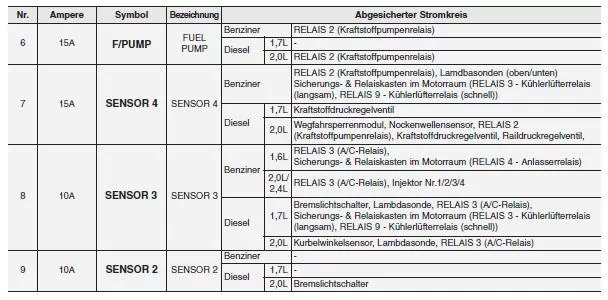

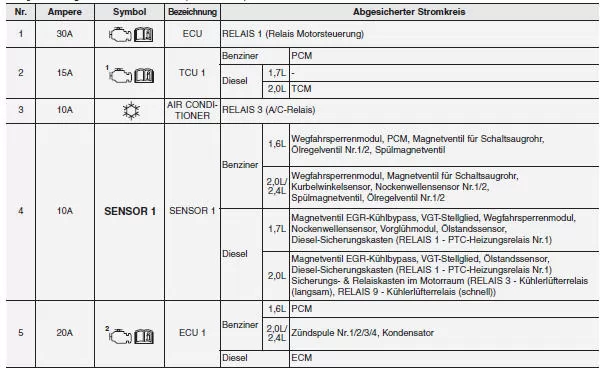

Hauptsicherungskasten im Motorraum (EMS-Kasten)

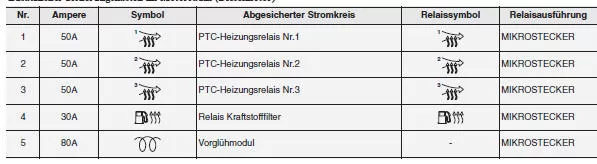

Zusätzlicher Sicherungskasten im Motorraum (Dieselmotor)
