Mazda CX-3: Anzeigebereich. Ansicht der Anzeige. Betrieb der Rückfahrkamera. Unterschied zwischen tatsächlicher Straßenbedingung und Anzeige.

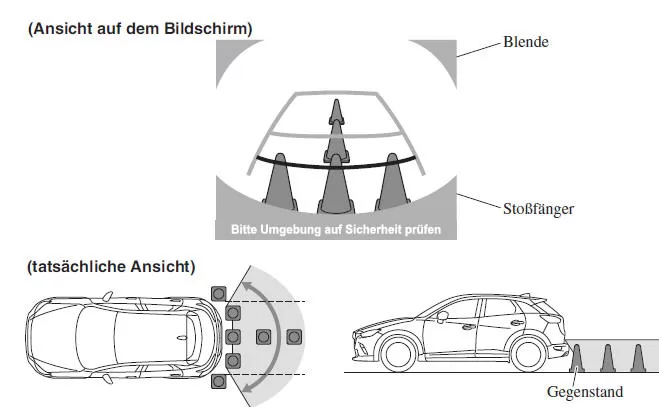

Anzeigebereich

Die Sicht des Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.

HINWEIS

Der Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden sein.

Der Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können nicht angezeigt werden.

Der Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.

Gewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie Beleuchtungsteile oder Teile aus refl ektierendem Material.

Unter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies bedeutet jedoch nicht, dass eine Störung vorhanden ist.

• An dunklen Stellen.
• Bei hoher/tiefer Umgebungstemperatur des Objektivs.
• Wenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit
• Wenn an der Kamera Schmutz anhaftet.
• Wenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern refl ektiert.

Die Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.

Ansicht der Anzeige

Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.

a) Führungslinien für Fahrzeugbreite (gelb) Diese Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.

b) Abstandsführungslinien.

Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite (Ende des Stoßfängers) zu einem Punkt angezeigt.

• Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot) bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.

VORSICHT

Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag des Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die Umgebung hinter dem Fahrzeug mit Ihren eigenen Augen.

Betrieb der Rückfahrkamera

Der Betrieb der Rückfahrkamera beim Rückwärtsfahren hängt von den Verkehrs-, Straßenund Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von diesen Bedingungen abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren Sie das Fahrzeug entsprechend.

Vor Verwendung der Rückfahrkamera müssen Sie sich über diese Vorsichtsmaßnahmen bewusst sein.

HINWEIS

Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.

1. Schalten Sie den Schalthebel auf "R", um auf das Rückfahrkameradisplay umzuschalten.

2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.

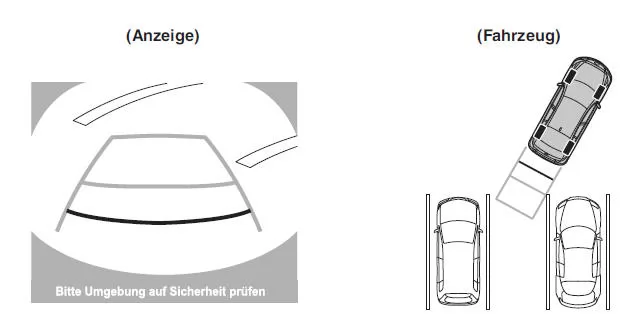

3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.

4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel zur linken und rechten Seite des Parkplatzes sind.

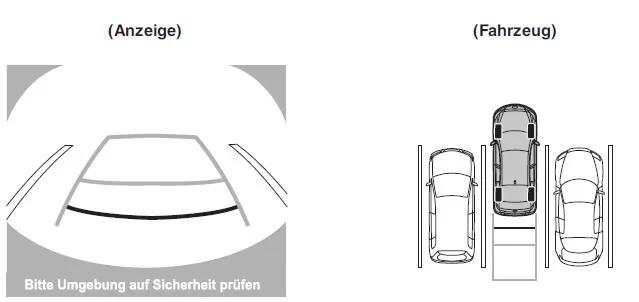

5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob die Breitenführungslinien parallel zu diesen Linien stehen.)

6. Wenn der Schalthebel von "R" in eine andere Position geschaltet wird, so wird damit auf die vorhergehende Anzeige zurückgeschaltet.

HINWEIS

Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.

• Im nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem Boden abweichen können.
• Falls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden nicht parallel sind.

Unterschied zwischen tatsächlicher Straßenbedingung und Anzeige

Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.

Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.

Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen schwierig sein kann.

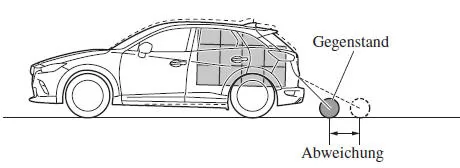

Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung

Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in Wirklichkeit.

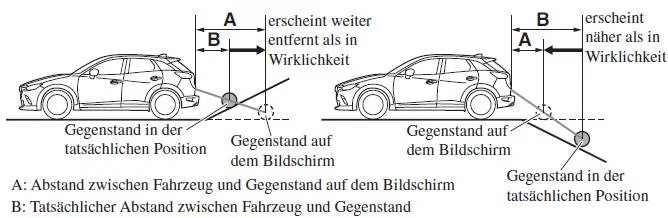

Wenn sich hinter dem Fahrzeug eine Böschung befi ndet

Bei einer ansteigenden oder abfallenden Böschung hinter dem Fahrzeug erscheinen Gegenstände weiter entfernt bzw. bei einer abfallende Böschung näher als in Wirklichkeit.

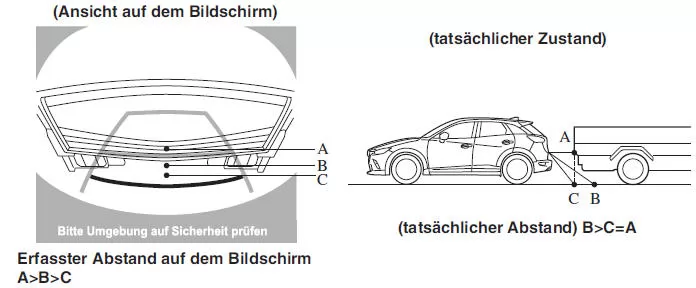

Dreidimensionaler Gegenstand hinter dem Fahrzeug

Weil die Abstandslinien auf einer ebenen Oberfl äche beruhen, kann der Abstand zu einem dreidimensionalen Gegenstand auf dem Bildschirm vom tatsächlichen Abstand abweichen.
