Renault Captur: Luftdüsen. Klimaanlage mit manueller regelung.

Frischluft trifft Funktion: In diesem Kapitel werden alle Luftdüsen und die manuell geregelte Klimaanlage des Renault Captur I Gen erklärt. Belüftung der Frontscheibe, Fußräume und Seitenfenster – kombiniert mit Temperatur-, Luftmengen- und Umluftsteuerung – sorgen für optimale Innenraumbedingungen. Detaillierte Illustrationen zeigen Reglerstellungen und Luftverteilungsoptionen. Das Kapitel warnt vor übermäßiger Nutzung des Umluftbetriebs, erklärt die "klare Sicht"-Funktion und den Einsatz der Heckscheibenheizung. Komfort, Sicherheit und Wartungshinweise sind ideal auf Familienalltag und technische Präzision abgestimmt.

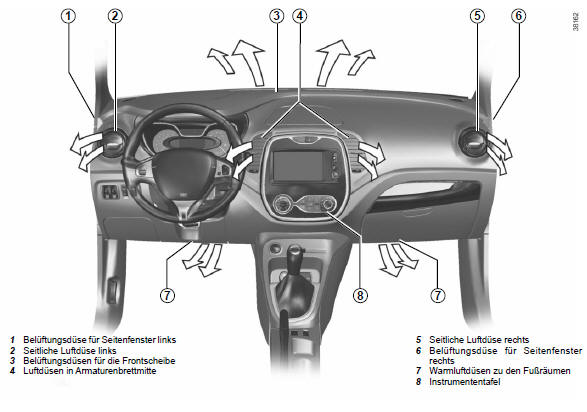

Luftdüsen

1. Belüftungsdüse für Seitenfenster links
2. Seitliche Luftdüse links
3. Belüftungsdüsen für die Frontscheibe
4. Luftdüsen in Armaturenbrettmitte
5. Seitliche Luftdüse rechts
6. Belüftungsdüse für Seitenfenster rechts
7. Warmluftdüsen zu den Fußräumen
8. Instrumententafel

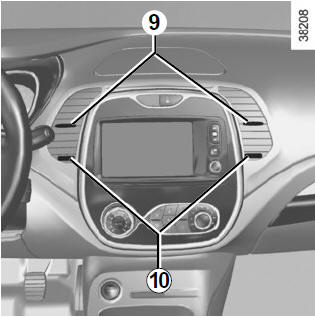

Luftdüsen in Armaturenbrettmitte

Luftmenge

Rändelrad 10 (über die Raststellung) verstellen.

Nach rechts: maximale Öffnung.

Nach links: schließen.

Ausrichtung

Bringen Sie die Schieberegler 9 in die gewünschte Position.

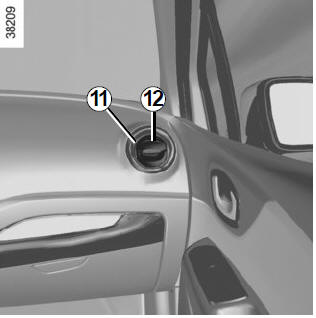

Seitliche Luftdüsen

Luftmenge

Drücken Sie zum Öffnen der Luftdüse 11 je nach gewünschtem Öffnungsgrad auf die Luftdüse (Stelle 12).

Ausrichtung

Verstellen Sie zum Ausrichten des Luftstroms die seitliche Luftdüse 11 durch Drehen bzw. Schwenken.

Keine Mittel in das Lüftungssystem des Fahrzeugs einsprühen (zum Beispiel im Fall schlechter Gerüche...). Gefahr einer Beschädigung oder eines Brandes.

Klimaanlage mit manueller regelung

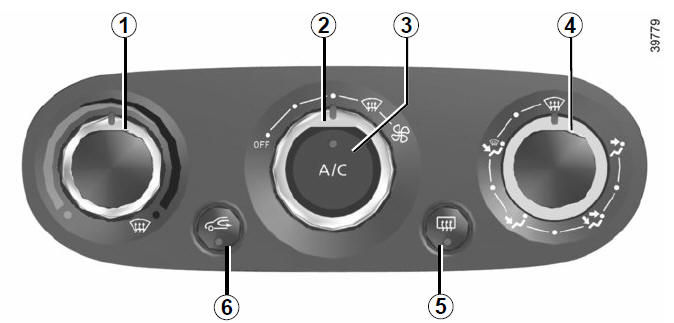

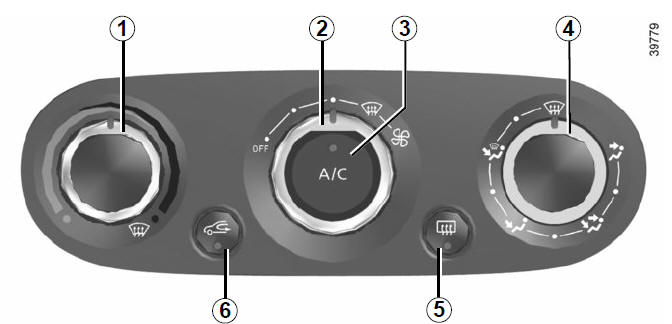

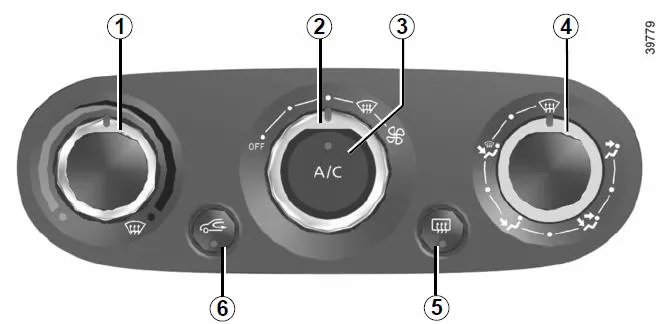

Bedieneinheiten:

1.  Temperaturregelung
2.  Regler für Gebläseleistung
3.  Klimaanlage
4.  Verteilung der Luft im Fahrgastraum
5.  Entfrostungs-/Antibeschlageinrichtung der Heckscheibe und heizbare Außenspiegel (je nach Fahrzeug)
6.  Umluftbetrieb

Ein- und Ausschalten der Klimaanlage (je nach Fahrzeug)

Die Taste 3 ermöglicht das Einschalten (Kontrolllampe leuchtet) bzw. Ausschalten (Kontrolllampe erlischt) der Klimaanlage.

Sie funktioniert jedoch nicht, wenn der Regler 2 auf OFF steht

Die Klimaanlage ermöglicht:

•  das Absenken der Temperatur im Fahrgastraum;
•  schnelleres Befreien beschlagener Scheiben

Verteilung der Luft im Fahrgastraum

Für die Luftverteilung gibt es fünf Einstellmöglichkeiten.

Drehen Sie den Regler 4, um die gewünschte Luftverteilung einzustellen.

Die Luftmenge wird zu den Belüftungsdüsen für die Frontscheibe und die vorderen Seitenscheiben geleitet.

Die Luft wird sowohl zu den Belüftungsdüsen (für Front- und Seitenscheiben) als auch zu den Luftdüsen im Armaturenbrett und in die Fußräume geleitet.

Die Luft wird hauptsächlich in die Fußräume geleitet.

Der Luftstrom wird zu den Luftdüsen im Armaturenbrett, in den Beifahrerfußraum und, je nach Fahrzeug, zu den Insassen in der zweiten Sitzreihe geleitet.

Die gesamte Luft wird zu den Luftdüsen im Armaturenbrett geleitet.

Einschalten des Umluftbetriebs

Drücken Sie die Taste 6: die integrierte Kontrolllampe leuchtet auf. Die Luft wird im Fahrgastraum angesaugt und umgewälzt; dabei erfolgt keine Außenluftzufuhr.

Der Umluftbetrieb ermöglicht:

•  sich von der Umgebungsluft zu isolieren (Fahren in Streckenabschnitten mit hoher Luftverschmutzung...);
•  eine schnellere Kühlung des Fahrgastraums

Bei längerer Verwendung des Umluftbetriebs können Seitenfenster und Frontscheibe beschlagen; außerdem wird die Luft allmählich stickig, da sie nicht erneuert wird. Es empfiehlt sich daher in jedem Fall, durch erneuten Druck auf Taste 6 auf Normalbetrieb (Außenluft) umzustellen, wenn der Umluftbetrieb nicht mehr erforderlich ist.

Regler für Gebläseleistung

Betätigen Sie den Regler 2. Je weiter der Regler nach rechts gedreht wird, desto größer ist die angesaugte Luftmenge. Wenn Sie die Luftzufuhr unterbinden wollen, stellen Sie den Regler 2 auf "OFF".

Das System ist deaktiviert: die Gebläseleistung im Fahrgastraum ist gleich null (bei stehendem Fahrzeug); es gelangt dennoch eine geringe Menge Frischluft in den Fahrgastraum, wenn das Fahrzeug fährt.

Funktion "klare Sicht"

Drehen Sie die Regler 1, 2 und 4 auf :

•  Außenluft
•  Maximale Temperatur
•  Scheibenentfrostung

Die Verwendung der Positionen und schließt das Einschalten des Umluftbetriebs aus, um ein Beschlagen der Frontscheibe zu vermeiden. Die Klimaanlage hingegen wird automatisch eingeschaltet. Die integrierte Kontrolllampe der Taste 3 leuchtet nicht auf.

Temperaturregler (Heizung)

Drehen Sie den Regler 1 nach Bedarf zur Einstellung der gewünschten Temperatur.

Je weiter der Zeiger im roten Bereich steht, desto höher ist die Temperatur.

Bei längerem Betrieb der Klimaanlage kann die Temperatur zu stark abfallen. Zum Anheben des Gurts die Betätigung 1 nach oben drücken.

Heckscheibenheizung

Bei laufendem Motor auf die Taste 5 drücken.

Die Funktionskontrolllampe leuchtet auf.

Die Heckscheibenheizung und die Außenspiegelheizung (falls vorhanden) sind eingeschaltet.

Die Scheiben werden von Vereisung oder Beschlag schnell frei.

Zum Verlassen der Funktion drücken Sie erneut die Taste 5.

Standardmäßig wird die Entfrostung automatisch abgeschaltet.

Die manuell regelbare Klimaanlage im Renault Captur J87 (I Gen, 2013–2019) bietet eine flexible Steuerung der Innenraumtemperatur. Über Drehregler lassen sich Temperatur, Luftverteilung und Gebläseleistung individuell einstellen. Die Luftdüsen sind ergonomisch platziert und ermöglichen eine gezielte Belüftung.

Besonders hilfreich ist die Funktion „klare Sicht“, die bei beschlagenen Scheiben automatisch die Klimaanlage aktiviert. Der Umluftbetrieb schützt vor Außenluftverschmutzung, sollte jedoch nicht dauerhaft genutzt werden. Die Heckscheibenheizung sorgt für schnelle Enteisung und klare Sicht.

Häufig gestellte Fragen:

Warum beschlagen die Scheiben bei Umluftbetrieb?
Bei längerer Nutzung wird die Luft nicht erneuert – daher empfiehlt sich ein Wechsel auf Außenluftzufuhr.

Wie schalte ich die Klimaanlage ein?
Durch Drücken der Taste 3, sofern der Gebläseregler nicht auf „OFF“ steht – die Kontrolllampe zeigt den Status an.
