Außen

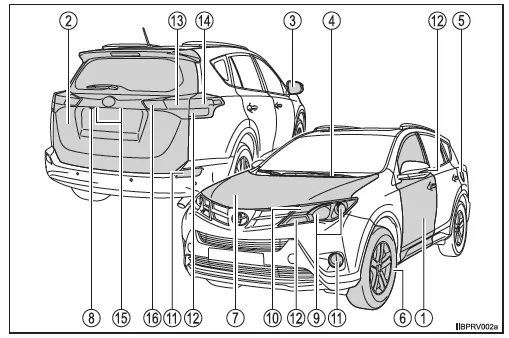

1. Seitentüren
   Ver-/Entriegeln
   Öffnen/Schließen der Türscheiben
   Ver-/Entriegeln mit dem mechanischen Schlüssel*1
   Warnleuchten/Warnmeldungen
2. Heckklappe
   Öffnen vom Innenraum aus
   Öffnen von außen
   Warnleuchten/Warnmeldungen
3. Außenspiegel
   Einstellen des Spiegelwinkels
   Einklappen der Spiegel
   Entfernen von Beschlag auf den Spiegeln
4. Frontscheibenwischer
   Vorsichtsmaßregeln für den Winterbetrieb
   Verhindern von Anfrieren (Frontscheibenwischer-Enteiser)*1
   Vorsichtsmaßregeln für die Wagenwäsche
5. Tankklappe
   Tankvorgang
   Kraftstoffsorte/Kraftstofftankinhalt
6. Reifen
   Reifengröße/Reifendruck
   Winterreifen/Schneeketten
   Überprüfen/Umsetzen/Reifendruckkontrollsystem*1
   Bei einer Reifenpanne
7. Motorhaube
   Öffnen
   Motoröl
   Bei Überhitzung
8. Kamera*1, 2

Glühlampen der Außenleuchten zum Fahren (Austauschverfahren:, Wattzahlen:)

9. Scheinwerfer
10. Vordere Standlichter/Tagfahrlicht
11. Nebelscheinwerfer*1/Nebelschlussleuchten
12. Blinkleuchten
13. Schlussleuchten
14. Brems-/Schlussleuchten
    Berganfahrkontrolle
    System zur elektronischen Bergabfahrkontrolle*1
15. Kennzeichenleuchten
16. Rückfahrscheinwerfer
    Schalten des Schalt-/Wählhebels auf "R".

Instrumententafel (Fahrzeuge mit Linkslenkung)

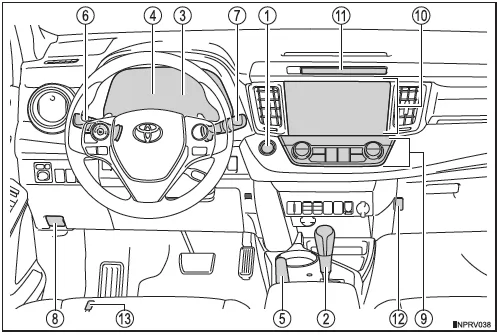

1. Motorschalter
   Starten des Motors/Ändern der Modi
   Ausschalten des Motors im Notfall
   Wenn der Motor nicht startet
   Warnmeldungen
2. Schalt-/Wählhebel (mit S-Modus)
   Wechseln der Fahrstufe
   Vorsichtsmaßregeln beim Abschleppen.
   Wenn sich der Schalt-/Wählhebel nicht bewegen lässt
   Schalt-/Wählhebel (mit M-Modus)
   Wechseln der Fahrstufe
   Vorsichtsmaßregeln beim Abschleppen
   Wenn sich der Schalt-/Wählhebel nicht bewegen lässt
   Schalt-/Wählhebel (Multidrive-Getriebe)
   Wechseln der Fahrstufe
   Vorsichtsmaßregeln beim Abschleppen
   Wenn sich der Schalt-/Wählhebel nicht bewegen lässt
   Schalt-/Wählhebel (Schaltgetriebe)
   Wechseln der Fahrstufe
   Vorsichtsmaßregeln beim Abschleppen
3. Instrumente
   Ablesen der Instrumente
   Einstellen der Instrumentenbeleuchtung
   Warnleuchten/Kontrollleuchten
   Wenn Warnleuchten aufleuchten
4. Multi-Informationsdisplay
   Wenn Warnmeldungen angezeigt werden
5. Feststellbremshebel
   Betätigen/Lösen
   Vorsichtsmaßregeln für den Winterbetrieb
   Warnsummer/Warnmeldung.
6. Blinkerhebel
   Scheinwerferschalter
   Scheinwerfer/vordere Standlichter/Schlussleuchten/Tagfahrlicht
   Nebelleuchten
7. Schalter für Frontscheibenwischer und -waschanlage
   Verwendung
   Waschflüssigkeit nachfüllen
8. Entriegelungshebel für die Motorhaube
9. Manuelle Klimaanlage*1
   Automatische Klimaanlage*1 .
   Verwendung
   Heckscheibenheizung
10. Audiosystem*1
    Navigationssystem/Multimediasystem*1, 2
11. Uh
12. Hauptschalter für die elektrische Heckklappe*1
13. Schalter für den Tankklappenöffner

Schalter (Fahrzeuge mit Linkslenkung)

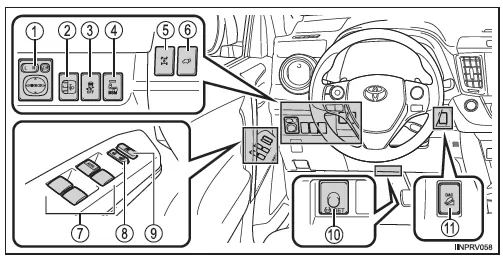

1. Außenspiegelschalter
2. Regler für die manuelle Leuchtweiteneinstellung*1
3. Schalter zum Ausschalten des VSC
4. Hauptschalter für den Spurwechsel-Assistenten (BSM)*1
5. Schalter für den Allradantrieb-Sperrmodus*1
6. Schalter für die elektrische Heckklappe*1
7. Fensterheberschalter
8. Zentralverriegelungsschalter
9. Fensterverriegelungsschalter
10. Schalter zum Zurücksetzen des Reifendruckkontrollsystems*1
11. Schalter "DAC" (System zur elektronischen Bergabfahrkontrolle)*1

*1: Falls vorhanddn
*2: Fahrzeuge mit Navigationssystem oder Multimediasystem: Siehe "Navigations- und Multimediasystem Betriebsanleitung".

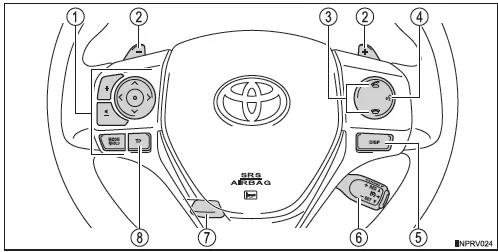

1. Lenkradschalter für das Audiosystem*2
2. Gangwahlschalter*1
3. Telefonschalter*1, 2
4. Sprechschalter*1, 2
5. Taste "DISP"
6. Schalter für die Geschwindigkeitsregelung*1
7. Entriegelungshebel für die Schwenk-/Teleskoplenksäule
8. Zurück-Schalter*1, 2

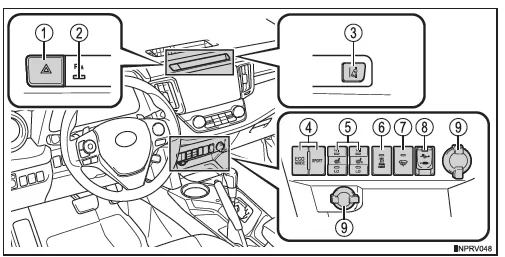

1. Schalter für die Warnblinkanlage
2. Schalter für den Toyota-Einparkhilfesensor*1
3. Schalter für die Spurwechselwarnung (LDA)*1
4. Fahrmodus-Wahlschalter*1
5. Taste für den Sport-Modus*1
6. Deaktivierungsschalter für das Stopp-Start-System*1
7. Schalter für die Sitzheizung*1
8. Schalter für die Zusatzheizung*1
9. Deaktivierungsschalter für das Stopp-Start-System*1
10. Schalter für den Frontscheibenwischer-Enteiser*1
11. AUX-Anschluss/USB-Anschluss*1, 2
12. Bordnetz-Steckdosen

*1: Falls vorhanden
*2: Fahrzeuge mit Navigationssystem oder Multimediasystem: Siehe "Navigations- und Multimediasystem Betriebsanleitung".

Innen (Fahrzeuge mit Linkslenkung)

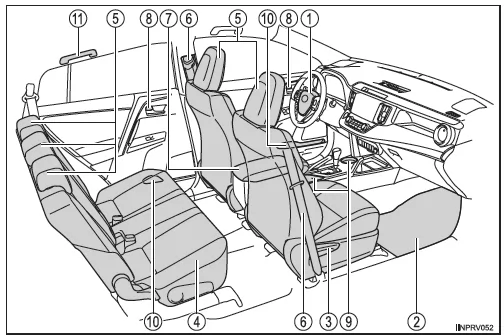

1. SRS-Airbags
2. Bodenmatten
3. Vordersitze
4. Rücksitze
5. Kopfstützen
6. Sicherheitsgurte
7. Konsolenkasten
8. Innere Verriegelungstasten
9. Becherhalter
10. Flaschenhalter
11. Haltegriffe

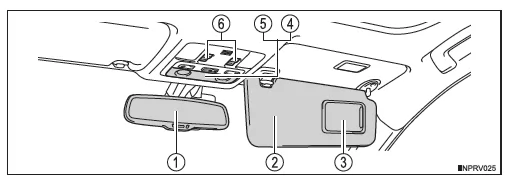

1. Innenrückspiegel
2. Sonnenblenden*1
3. Schminkspiegel
4. Innenraumleuchte*2
5. Fahrgastleuchten
6. Schiebedachschalter*3

*1: Bringen Sie NIEMALS einen nach hinten gerichteten Kindersitz auf einem Sitz an, der durch einen davor befindlichen BETRIEBSBEREITEN AIRBAG geschützt wird. Anderenfalls könnten dem KIND LEBENSGEFÄHRLICHE VERLETZUNGEN zugefügt werden.
*2: Die Abbildung zeigt die vorderen Fahrgastleuchten, im Fond des Fahrzeugs befinden sich jedoch weitere.
*3: Falls vorhanden
