Toyota RAV4: Intelligentes Zugangsund Startsystem. Antennenposition und Wirkungsbereich

Das Zugangs- und Startsystem des Toyota RAV4 IV Gen (2013–2018) basiert auf einem Netzwerk von Antennen, die den elektronischen Schlüssel innerhalb definierter Wirkungsbereiche erkennen. So lässt sich das Fahrzeug bequem bedienen, sobald sich der Schlüssel in der Nähe befindet – etwa in 70 cm Reichweite zur Tür oder direkt im Innenraum zum Motorstart. Die Anleitung erklärt nicht nur die verschiedenen Sensorzonen, sondern auch mögliche Störungen durch Funkquellen, Metallgegenstände oder falsche Schlüsselpositionierung. Ergänzende Tipps zur Batteriesparfunktion und zu Fehlermeldungen machen dieses Kapitel besonders praxisrelevant für Fahrer, die den vollen Funktionsumfang sicher nutzen möchten.

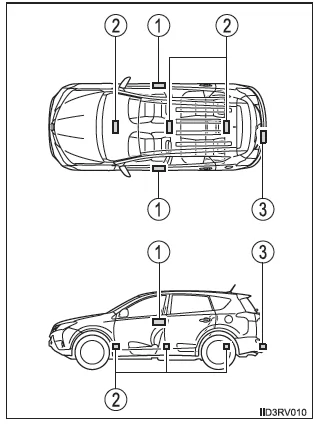

Antennenposition

1. Antennen außerhalb des Innenraums Antennen im Innenraum
2. Antenne außerhalb des
3. Gepäckraums

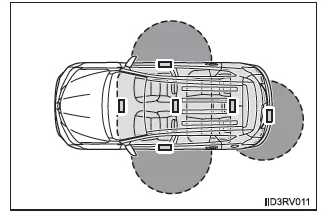

Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)

Beim Ver- oder Entriegeln der Türen
Das System kann betätigt werden, wenn sich der elektronische Schlüssel in einem Bereich von 0,7 m zu einem Vordertür-Außengriff oder zum Heckklappenöffner befindet.

(Es können nur Türen betätigt werden, die den Schlüssel erfassen.) Beim Starten des Motors oder Ändern der Modi des Motorschalters
Das System kann betätigt werden, wenn sich der elektronische Schlüssel im Fahrzeug befindet.

Wenn die Tür nicht mit dem Verriegelungssensor an der Oberseite des Türgriffs verriegelt werden kann

Wenn die Tür bei Berührung des oberen Sensorbereichs nicht verriegelt wird, versuchen Sie, den oberen und den unteren Sensorbereich gleichzeitig zu berühren.

Alarme und Warnanzeigen

Eine Kombination von Außen- und Innenraumalarmen sowie von auf dem Multi-Informationsdisplay angezeigten Warnmeldungen dient dazu, vor Fahrzeugdiebstahl und Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, ergreifen Sie die entsprechenden Maßnahmen.

 Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall, dass nur ein akustischer Alarm ertönt.

Batteriesparfunktion

Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektronischen Schlüssels und der Fahrzeugbatterie zu verhindern, wenn das Fahrzeug längere Zeit nicht gefahren wird.

•  In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelligenten Zugangs- und Startsystem zu entriegeln.

•  Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich von ca. 2 m außerhalb des Fahrzeugs.
•  Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht verwendet.

• Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwendet wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Entriegeln der Türen.

Batteriesparfunktion des elektronischen Schlüssels

Wenn die Batteriesparfunktion aktiviert ist, wird die Batterieentladung minimiert, indem der Funkempfang des elektronischen Schlüssels ausgeschaltet wird.

Drücken Sie zweimal , während Sie gedrückt halten. Vergewissern Sie sich, dass die Kontrollleuchte des elektronischen Schlüssels 4-mal blinkt.

Wenn die Batteriesparfunktion aktiviert ist, kann das intelligente Zugangs- und Startsystem nicht verwendet werden. Um die Funktion zu deaktivieren, drücken Sie eine der Tasten des elektronischen Schlüssels.

Umstände, die die Funktionstüchtigkeit beeinflussen

Das intelligente Zugangs- und Startsystem arbeitet mit schwachen Funkwellen. In den folgenden Situationen kann die Kommunikation zwischen dem elektronischen Schlüssel und dem Fahrzeug so beeinflusst werden, dass das intelligente Zugangs- und Startsystem, die Fernbedienung und die Wegfahrsperre nicht ordnungsgemäß funktionieren.

(Abhilfe: )

• Wenn die Batterie des elektronischen Schlüssels leer ist
•  In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radiosenders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrichtung, die starke Funkwellen oder elektrisches Rauschen erzeugt
• Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein anderes drahtloses Kommunikationsgerät bei sich haben
• Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in Berührung kommt oder davon abgedeckt wird

•  Karten, an denen sich Aluminiumfolie befindet
•  Metallische Brieftaschen oder Taschen
•  Münzen
•  Metallene Handwärmer
•  Medien wie CDs und DVDs

• Wenn andere Fernbedienungsschlüssel (die ebenfalls Funkwellen aussenden) in unmittelbarer Nähe verwendet werden.
• Wenn Sie den elektronischen Schlüssel zusammen mit einem der folgenden Geräte, die Funkwellen aussenden, bei sich haben

•  Elektronischer Schlüssel oder Fernbedienungsschlüssel eines anderen Fahrzeugs, der Funkwellen aussendet
•  Personal Computer (PC) oder Minicomputer (PDA)
•  Digitaler Audioplayer
•  Tragbare Spielkonsole

• Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Objekte an der Heckscheibe angebracht sind
• Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines anderen elektronischen Geräts abgelegt wird

Anmerkungen zur Zugangsfunktion

•  Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs (Erfassungsbereich) befindet, arbeitet das System in folgenden Fällen möglicherweise nicht ordnungsgemäß:

•  Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
•  Der elektronische Schlüssel befindet sich beim Öffnen der Heckklappe zu nahe am Boden, zu hoch oben oder zu dicht am Mittelpunkt des Heckstoßfängers.
•  Der elektronische Schlüssel befindet sich beim Starten des Motors oder beim Ändern der Modi des Motorschalters auf der Instrumententafel, auf der Gepäckraumabdeckung, auf dem Boden, in einem Türfach oder im Handschuhfach.

•  Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von den Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne außerhalb des Innenraums erfasst werden, so dass die Tür von außen verriegelt und der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlossen werden kann.
•  Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet, können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Entriegeln können jedoch nur die Türen verwendet werden, die den elektronischen Schlüssel erfassen.
•  Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann der Motor evtl. gestartet werden, wenn sich der elektronische Schlüssel in Fensternähe befindet.
•  Die Türen können sich eventuell selbst ver- oder entriegeln, wenn eine große Menge Wasser gegen den Türgriff spritzt, wie z. B. bei Regen oder in einer Waschanlage, während sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach ca. 30 Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder geöffnet noch geschlossen wurden.)
•  Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die Tür durch die Zugangsfunktion nicht entriegelt wird. (Verwenden Sie zum Entriegeln der Türen die Fernbedienung.)

Anmerkungen zum Verriegeln der Türen

• Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen, kann der Sensor verzögert oder gar nicht ansprechen. Ziehen Sie die Handschuhe aus und berühren Sie den Verriegelungssensor erneut.
• Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungssignale mehr ausgegeben. (Falls vorhanden)
•  Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungsbereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hintereinander.

  Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden Korrekturmaßnahmen vor:

•  Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindestens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel nicht gestohlen werden kann.)
•  Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren.

• Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informationsdisplay angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.

  Verriegeln Sie zum Ausschalten des Alarms alle Türen.

•  Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den Verriegelungssensor an der Unterseite des Türgriffs.

Anmerkungen zur Entriegelungsfunktion

•  Eine plötzliche Annäherung an den Wirkungsbereich oder den Türgriff kann das Entriegeln der Türen verhindern. Bewegen Sie in diesem Fall den Türgriff zurück in die Ausgangsstellung und stellen Sie sicher, dass die Türen entriegelt werden, ehe Sie erneut am Türgriff ziehen.
• Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht entriegelt.
•  Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungsbereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hintereinander.

  Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden Korrekturmaßnahmen vor:

•  Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindestens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel nicht gestohlen werden kann.)
•  Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren.

•  Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.

Wenn das Fahrzeug längere Zeit nicht gefahren wird

•  Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befindet.
•  Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden.

Alarm (falls vorhanden)

Die Verwendung des intelligenten Zugangs- und Startsystems zum Verriegeln der Türen aktiviert die Alarmanlage.

Ordnungsgemäße Betätigung des Systems

Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das Fahrzeug, wenn Sie das System von außen betätigen.

Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert nicht.)

Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktioniert

• Verriegeln und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.



•  Starten des Motors:

Entladung der Batterie des elektronischen Schlüssels

•  Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
• Wenn die Batterie schwach wird, ertönt ein Alarm im Innenraum, wenn der Motor ausgeschaltet wird.
•  Da der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Batterie auch dann, wenn der elektronische Schlüssel nicht verwendet wird. Folgende Symptome weisen darauf hin, dass die Batterie des elektronischen Schlüssels möglicherweise leer ist. Ersetzen Sie die Batterie, wenn dies erforderlich ist.

•  Das intelligente Zugangs- und Startsystem oder die Fernbedienung funktioniert nicht.
•  Der Erfassungsbereich wird kleiner.
•  Die LED-Kontrollleuchte auf dem Schlüssel leuchtet nicht auf.

•  Um eine übermäßige Entladung zu vermeiden, legen Sie den elektronischen Schlüssel nicht im Umkreis von 1 m von folgenden elektrischen Geräten ab, die ein Magnetfeld erzeugen:

•  Fernsehgeräte
•  Personal Computer (PCs)
•  Mobiltelefone, Schnurlostelefone und Batterieladegeräte
•  Ladende Mobiltelefone oder Schnurlostelefone
•  Tischlampen
•  Induktionsherde

Wenn die Batterie des elektronischen Schlüssels vollständig entladen ist

Persönliche Einstellungen

Einstellungen (z. B. des intelligenten Zugangs- und Startsystems) können geändert werden. (Anpassbare Funktionen: )

Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstellung deaktiviert wurde

•  Verriegeln und Entriegeln der Türen: Verwenden Sie die Fernbedienung oder den mechanischen Schlüssel.



•  Starten des Motors oder Ändern der Modi des Motorschalters:
• Ausschalten des Motors

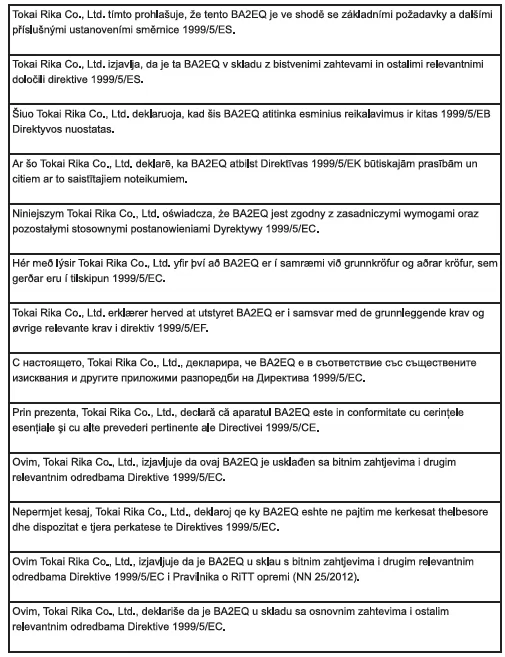

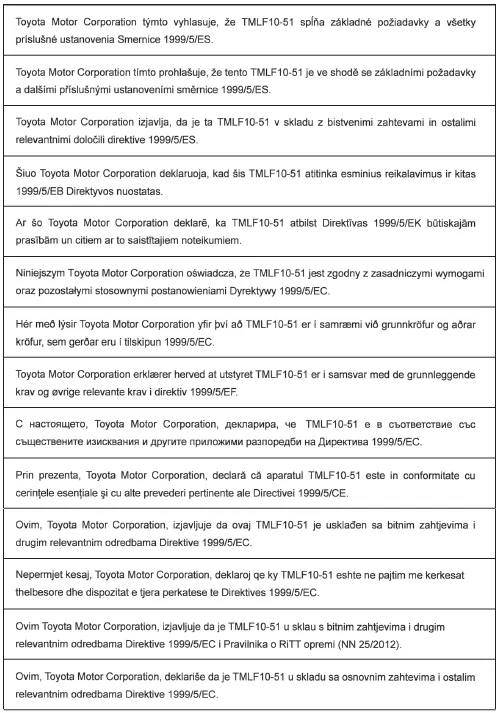

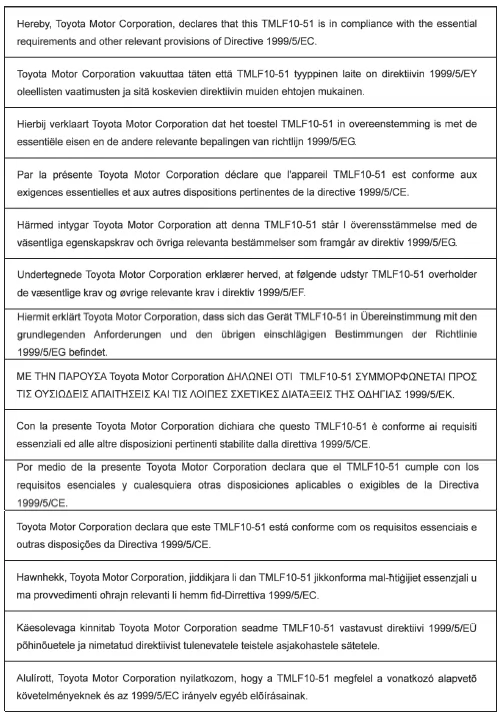

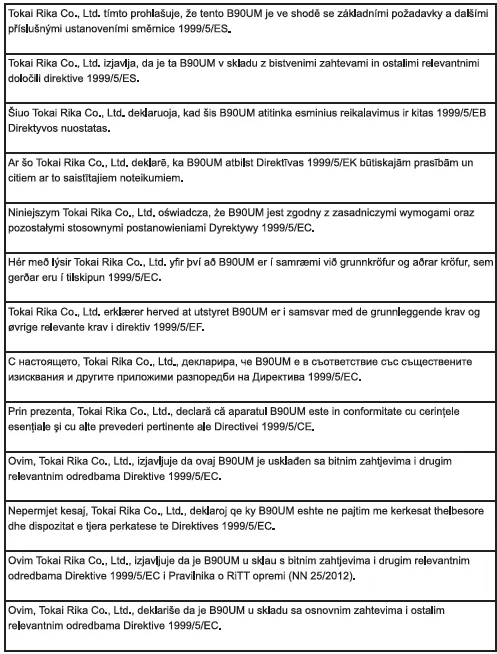

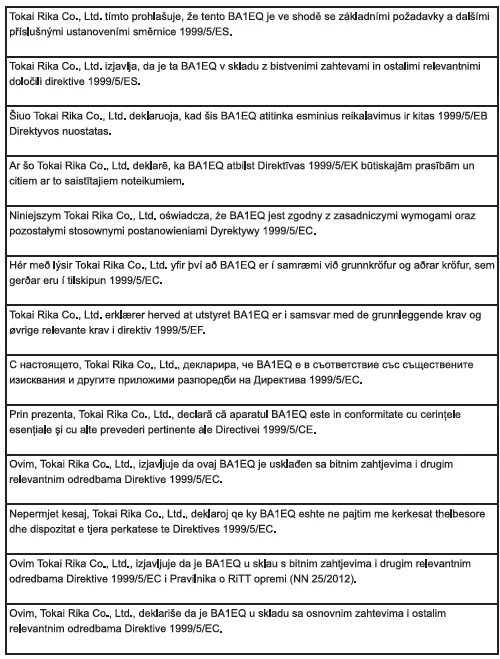

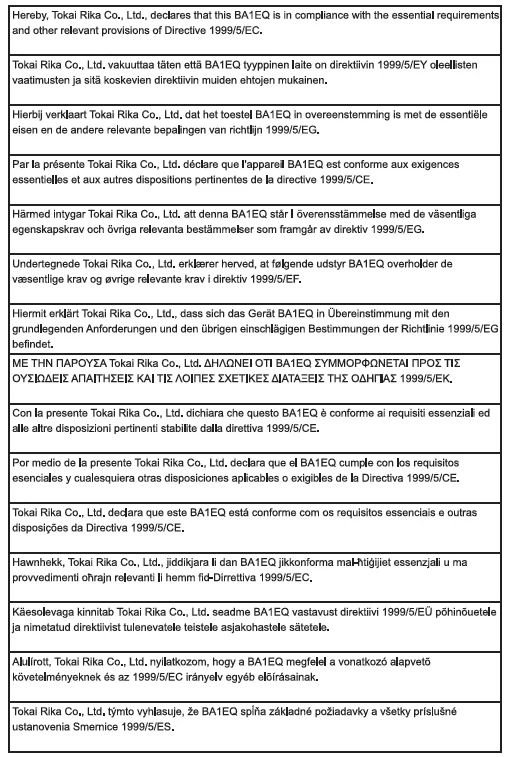

Zertifizierungen des intelligenten Zugangs- und Startsystems

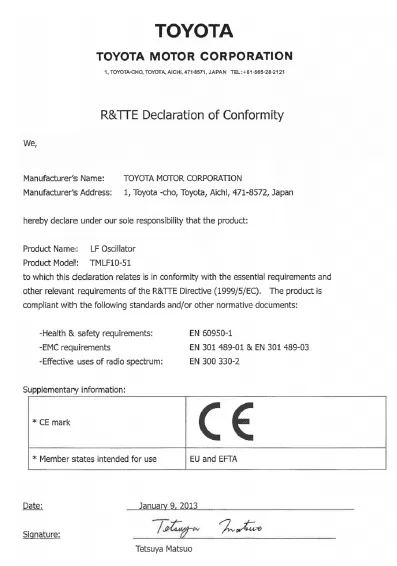

Die Konformitätserklärung (DECLARATION of CONFORMITY) ist unter der folgenden Adresse erhältlich:

Die Konformitätserklärung (DECLARATION of CONFORMITY) ist unter der folgenden Adresse erhältlich:

Die Konformitätserklärung (DECLARATION of CONFORMITY) ist unter der folgenden Adresse erhältlich

Die Antennenposition und der Wirkungsbereich des intelligenten Zugangs- und Startsystems im Toyota RAV4 IV Gen (2013–2018) sind entscheidend für die zuverlässige Funktion. Die Sensoren erfassen den elektronischen Schlüssel in einem Radius von ca. 0,7 m, was eine präzise Steuerung der Türverriegelung und des Motorstarts ermöglicht.

Besonders hilfreich sind die Hinweise zur Batteriesparfunktion und zu möglichen Störungen durch Funkwellen oder metallische Gegenstände. Die Anleitung bietet klare Korrekturmaßnahmen bei Fehlfunktionen und zeigt, wie sich das System bei längerer Nichtnutzung verhält.

Häufig gestellte Fragen

Warum funktioniert die Türverriegelung manchmal nicht?
Möglicherweise ist der Schlüssel zu nah am Fenster oder der Sensorbereich ist verschmutzt. Versuchen Sie, beide Sensorbereiche gleichzeitig zu berühren.

Wie aktiviere ich die Batteriesparfunktion des elektronischen Schlüssels?
Drücken Sie zweimal die entsprechende Taste, während Sie eine andere gedrückt halten. Die Kontrollleuchte blinkt viermal zur Bestätigung.
