Die Scheinwerfer können manuell oder automatisch betätigt werden.

Betätigung

Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:

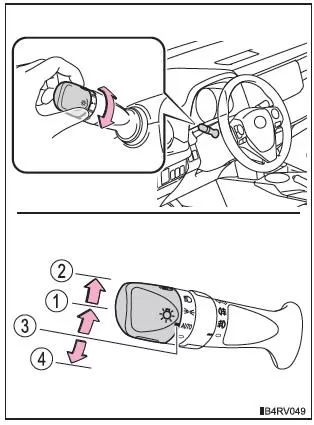

•  Typ A

1. Die vorderen Standlichter, die Schlussleuchten, die Kennzeichenleuchten und die Instrumentenbeleuchtung werden eingeschaltet.
2. Die Scheinwerfer und alle oben aufgeführten Leuchten werden eingeschaltet.
3. Die Scheinwerfer, die Tagfahrlichter  und alle oben aufgeführten Leuchten werden automatisch ein- und ausgeschaltet.

   (Wenn sich der Motorschalter in Stellung "ON" [Fahrzeuge ohne intelligentes Zugangs- und Startsystem] bzw. im Modus IGNITION ON [Fahrzeuge mit intelligentem Zugangs- und Startsystem] befindet.)

4. Das Tagfahrlicht wird eingeschaltet.

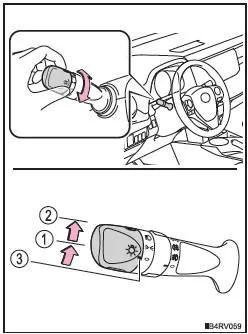

• Typ B

1. Die vorderen Standlichter, die Schlussleuchten, die Kennzeichenleuchten und die Instrumentenbeleuchtung werden eingeschaltet.
2. Die Scheinwerfer und alle oben aufgeführten Leuchten werden eingeschaltet.
3. Das Tagfahrlicht wird eingeschaltet.

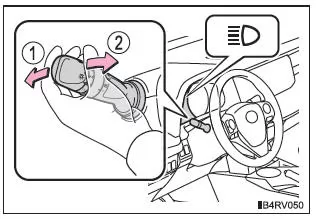

Einschalten des Fernlichts

1. Drücken Sie den Hebel bei eingeschalteten Scheinwerfern von sich weg, um das Fernlicht einzuschalten.

   Zum Ausschalten des Fernlichts ziehen Sie den Hebel zu sich hin in die Mittelstellung.

2. Ziehen Sie zum einmaligen Betätigen der Lichthupe den Hebel zu sich hin und lassen Sie ihn wieder los.

   Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein- oder ausgeschaltet sind.

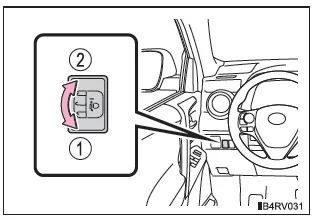

Regler für die manuelle Leuchtweiteneinstellung (falls vorhanden)

Die Leuchtweite der Scheinwerfer kann entsprechend der Anzahl der Insassen und der Zuladung des Fahrzeugs angepasst werden.

1. Leuchtweite der Scheinwerfer absenken
2. Leuchtweite der Scheinwerfer anheben

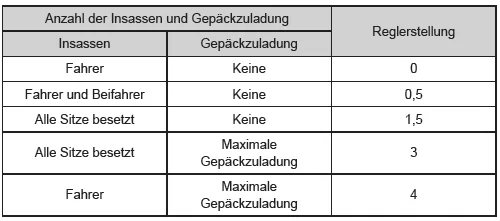

Hinweise zur Reglereinstellung

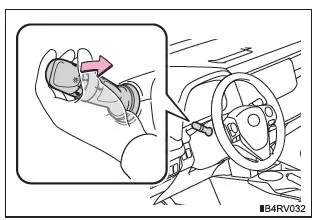

Follow-Me-Home-System (falls vorhanden)

Dieses System ermöglicht, dass die Scheinwerfer und die vorderen Standlichter für 30 Sekunden eingeschaltet werden können, wenn der Motorschalter auf "LOCK" gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangsund Startsystem).

Ziehen Sie den Hebel zu sich hin und lassen Sie ihn los, wenn sich der Scheinwerferschalter in der Stellung oder befindet, nachdem sie den Motorschalter auf "LOCK" gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet haben (Fahrzeuge mit intelligentem Zugangs- und Startsystem).

Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn wieder los.

Tagfahrlicht

Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar ist, schalten sich die vorderen Standlichter automatisch ein, wenn bei ausgeschaltetem Scheinwerferschalter oder Scheinwerferschalter in Stellung "AUTO" der Motor angelassen und die Feststellbremse gelöst wird. Die Tagfahrlichter sind nicht zur Verwendung in der Nacht geeignet.

Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)

Wenn sich ein Gegenstand vor dem Sensor befindet oder etwas an der Windschutzscheibe befestigt ist, funktioniert der Sensor möglicherweise nicht einwandfrei.

Dadurch wird der Sensor zur Erfassung der Menge des Umgebungslichts störend beeinflusst und eine Funktionsstörung der Scheinwerferautomatik könnte die Folge sein.

System zum automatischen Ausschalten der Fahrzeugleuchten

•  Typ A

• Wenn sich der Scheinwerferschalter in Stellung oder befindet: Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der Motorschalter auf "LOCK" gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
• Wenn sich der Scheinwerferschalter in Stellung "AUTO" befindet: Die Leuchten werden ausgeschaltet, nachdem der Motorschalter auf "LOCK" gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Startsystem).

•  Typ B

Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der Motorschalter auf "LOCK" gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Startsystem).

Um die Leuchten wieder einzuschalten, stellen Sie den Motorschalter auf "ON" (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. schalten Sie ihn in den Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten Sie den Scheinwerferschalter einmal aus und wieder auf oder .

Warnsummer für eingeschaltete Scheinwerfer

•  Fahrzeuge ohne intelligentes Zugangs- und Startsystem
  Ein Warnsummer ertönt, wenn der Motorschalter auf "LOCK" gestellt, der Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten eingeschaltet sind.
•  Fahrzeuge mit intelligentem Zugangs- und Startsystem
  Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür geöffnet wird, während die Leuchten eingeschaltet sind.

 Automatische Leuchtweitenregulierung (falls vorhanden)

Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.

 Persönliche Einstellungen

Einstellungen (z. B. die Lichtsensorempfindlichkeit) können geändert werden.

HINWEIS

So verhindern Sie ein Entladen der Batterie Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.
