Toyota RAV4: Sicherungen kontrollieren und auswechseln

Der Toyota RAV4 IV Gen (2013–2018) setzt auf ein robustes Sicherungssystem, das kritische elektrische Komponenten schützt. Bei einem Ausfall – etwa von Licht, Radio oder Klima – ist meist eine durchgebrannte Sicherung die Ursache. Der Austausch erfolgt über klar strukturierte Sicherungskästen im Motorraum und unter der Instrumententafel, wobei Toyota zwischen Typ A bis D differenziert und die passenden Amperezahlen vorgibt. Wichtig ist die Nutzung von Original-Sicherungen sowie die Vermeidung von Ersatzobjekten wie Draht oder überdimensionierten Sicherungen – das könnte zu Systemfehlern oder Brandgefahr führen. Hinweise zur fachgerechten Handhabung, etwa beim Öffnen der Sicherungskästen oder dem korrekten Sitz der neuen Sicherung, unterstreichen Toyotas Fokus auf Wartungssicherheit und Fahrzeugschutz im RAV4 XA40.

Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie sie bei Bedarf.

1. Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Stellen Sie den Motorschalter auf "LOCK".

   Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schalten Sie den Motorschalter aus.

2. Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu überprüfen sind, finden Sie im Abschnitt "Sicherungsplan und Amperezahlen".
3. Öffnen Sie die Abdeckung des Sicherungskastens bzw. die Instrumententafel.

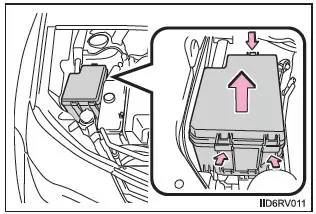

• Motorraum, Typ A

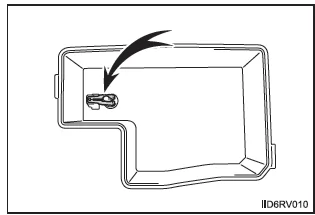

Drücken Sie die Klauen hinein und heben Sie die Abdeckung ab.

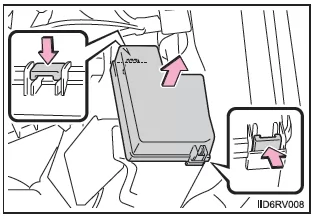

• Motorraum, Typ B

Drücken Sie die Klauen hinein und heben Sie die Abdeckung ab.

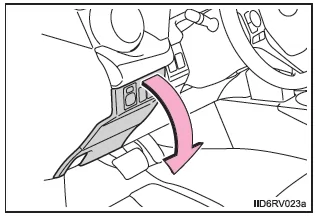

• Unter der Instrumententafel (Fahrzeuge mit Linkslenkung)

Nehmen Sie die Abdeckung ab.

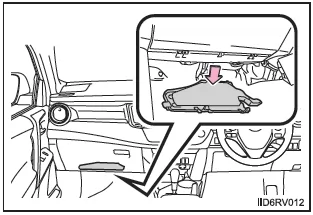

• Unter der Instrumententafel (Fahrzeuge mit Rechtslenkung)

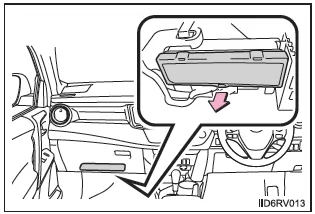

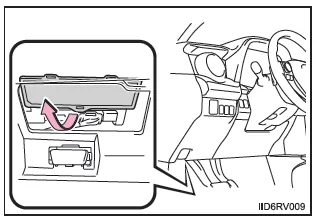

Entfernen Sie die untere Abdeckung der Instrumententafel.

Nehmen Sie die Abdeckung ab.

• Hinter der Instrumententafel (Fahrzeuge mit Linkslenkung)

Entfernen Sie die Instrumententafel.

• Hinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)

Entfernen Sie das Handschuhfach.

4. Entfernen Sie die Sicherung mit dem Abzieher.

   Nur Sicherungen vom Typ A können mit dem Abzieher entfernt werden.

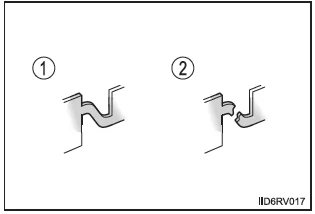

5. Prüfen Sie, ob die Sicherung durchgebrannt ist.

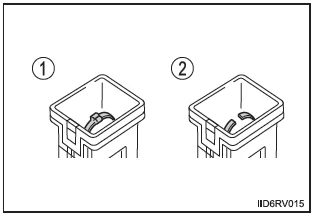

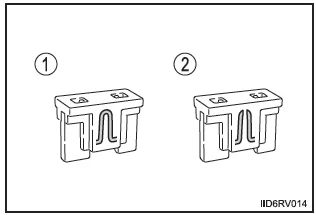

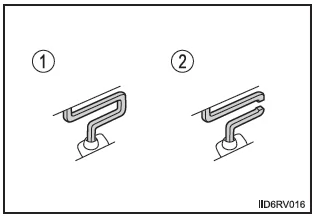

1. Sicherung in Ordnung
2. Sicherung durchgebrannt

Typ A und B: Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.

Typ C und D: Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

Typ A

Typ B

Typ C

Typ D

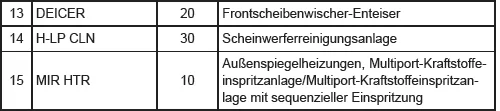

Sicherungsplan und Amperezahlen

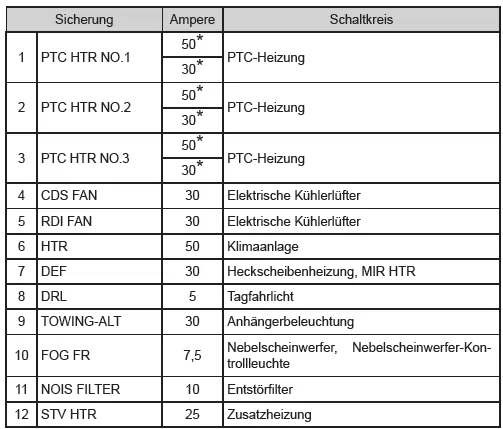

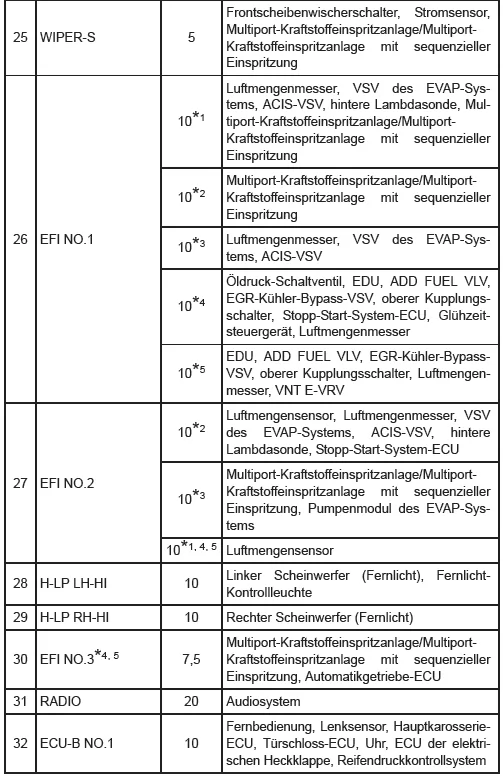

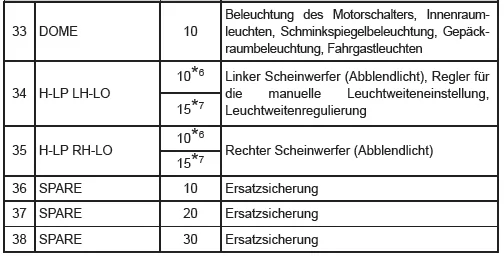

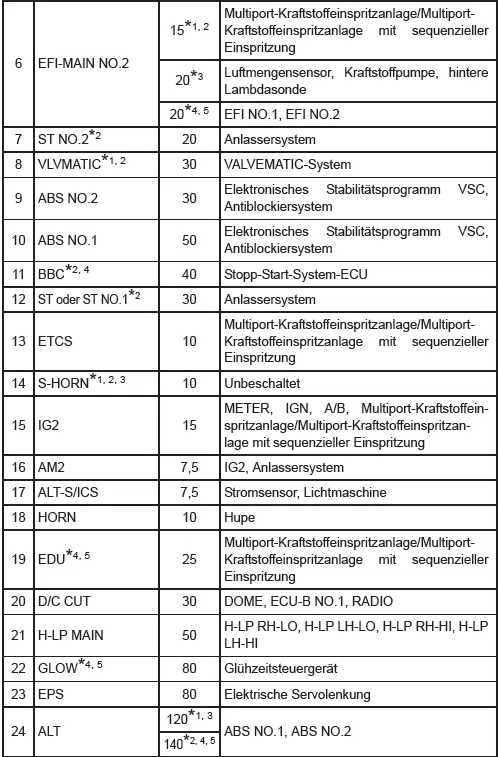

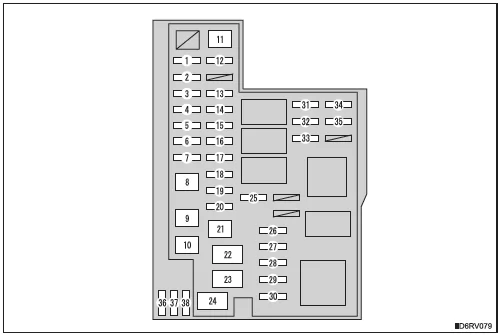

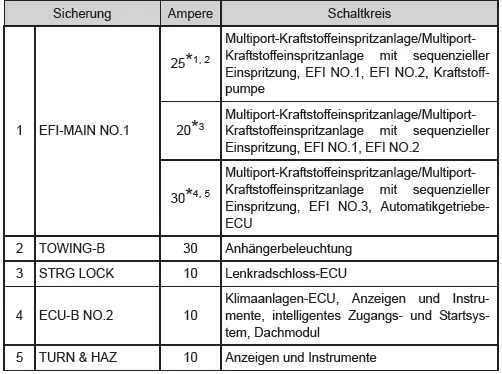

Motorraum, Typ A

*1: Fahrzeuge mit 3ZR-FE-Motor
*2: Fahrzeuge mit 3ZR-FAE-Motor
*3: Fahrzeuge mit 2AR-FE-Motor
*4: Fahrzeuge mit 1AD-FTV-Motor
*5: Fahrzeuge mit 2AD-FTV- oder 2AD-FHV-Motor
*6: Fahrzeuge ohne Xenon-Scheinwerfer
*7: Fahrzeuge mit Xenon-Scheinwerfern

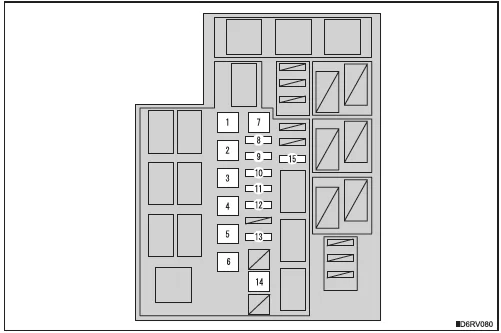

Motorraum, Typ B

*: Tauschen Sie die Sicherung durch eine Sicherung mit derselben Amperezahl aus.

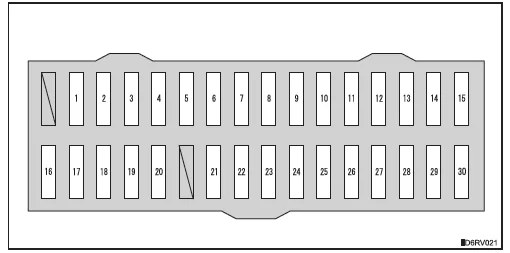

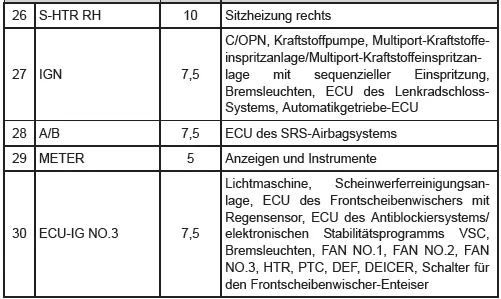

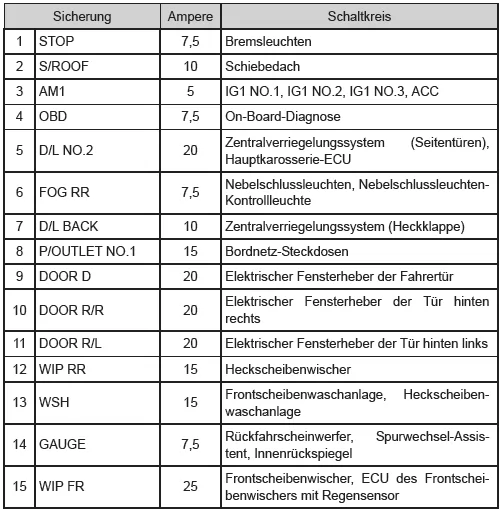

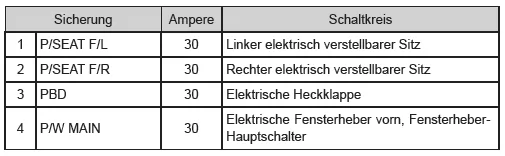

Unter der Instrumententafel

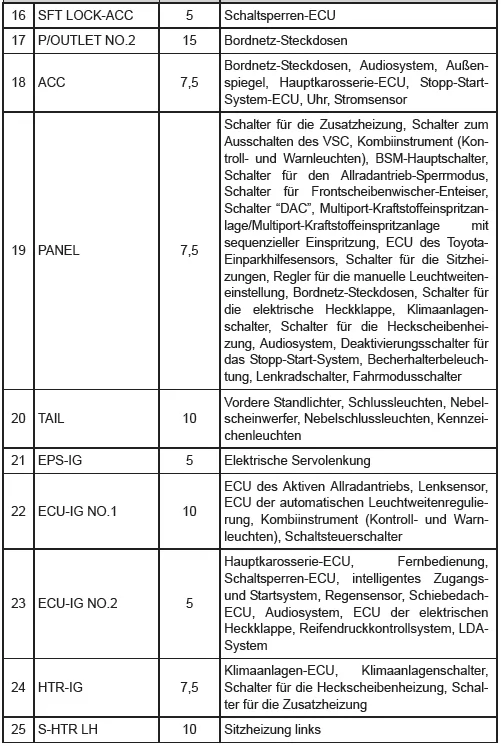

Hinter der Instrumententafel

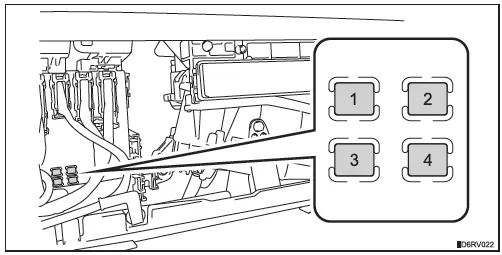

•  Fahrzeuge mit Linkslenkung

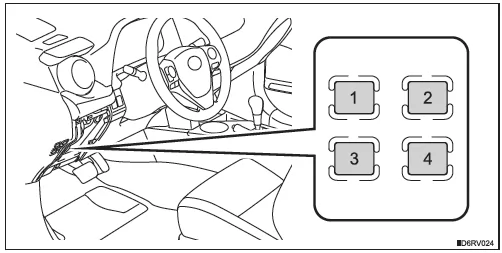

• Fahrzeuge mit Rechtslenkung

Nach dem Austausch einer Sicherung

• Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss eventuell eine Glühlampe ausgewechselt werden.
•  Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

Wenn eine Überlast in einem Schaltkreis vorliegt

Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt wird.

ACHTUNG

Vermeiden von Systemausfällen und Fahrzeugbrand Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.  Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.  Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen. Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangslösung.  Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.



HINWEIS

Vor dem Austausch von Sicherungen Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

Die Kontrolle und der Austausch von Sicherungen im Toyota RAV4 IV Gen (2013–2018) sind essenziell für die Funktion elektrischer Komponenten. Bei einem Ausfall sollte zunächst die entsprechende Sicherung überprüft und bei Bedarf durch eine neue mit identischer Amperezahl ersetzt werden. Die Positionen der Sicherungen sind je nach Fahrzeugtyp klar gekennzeichnet – im Motorraum, unter oder hinter der Instrumententafel.

Besondere Vorsicht ist geboten: Eine falsche Sicherung oder ein improvisierter Ersatz kann zu Systemausfällen oder sogar Fahrzeugbrand führen. Toyota empfiehlt ausschließlich Original-Sicherungen oder gleichwertige Produkte. Vor dem Austausch sollte die Ursache der Überlastung durch eine Fachwerkstatt geprüft werden.

Ein korrektes Vorgehen beim Sicherungswechsel schützt die Elektronik und sorgt für eine sichere Fahrt. Wer sich an die Vorgaben hält, vermeidet teure Reparaturen und gefährliche Situationen.
