Mazda CX-3: Defektes Rad. Reserverad und Werkzeug

HINWEIS

Das Fahrzeug kann mit oder ohne Reserverad, Wagenheber, Radmutternschlüssel und Werkzeugtasche ausgerüstet sein. Wenden Sie sich für Einzelheiten an einen autorisierten Mazda-Vertragshändler/Servicepartner.

Das Reserverad und die Werkzeuge sind an den in der Abbildung gezeigten Stellen verstaut

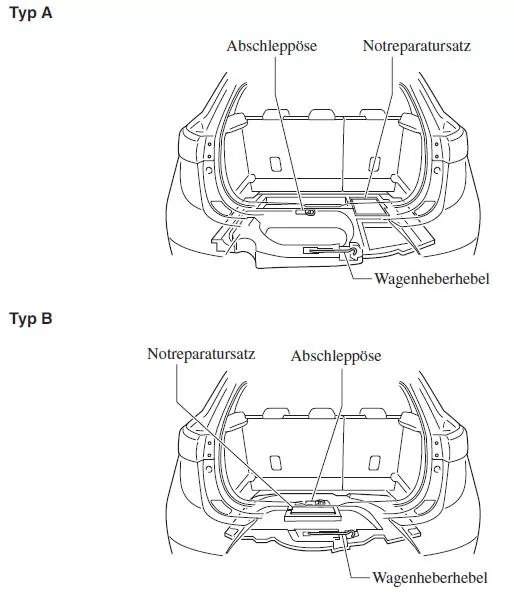

Ohne Reserverad

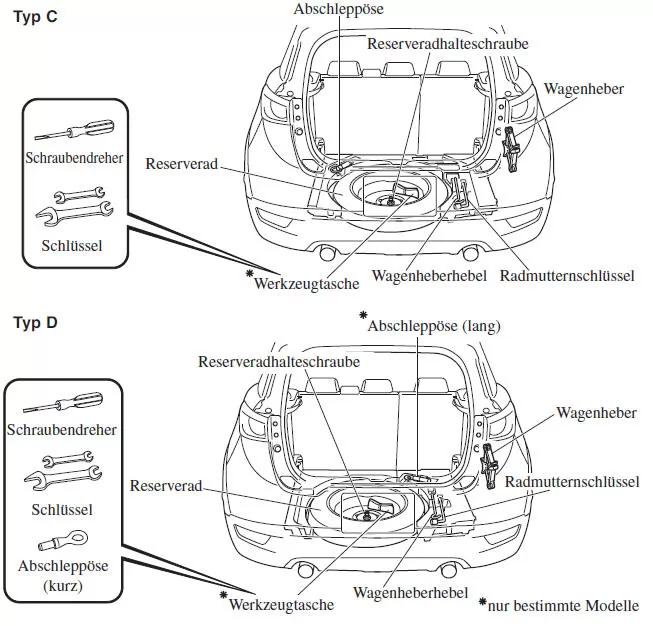

Mit Reserverad

Mit Reserverad

Wagenheber

Herausnehmen des Wagenhebers

1. Heben Sie die Gepäckraumplatte hoch.

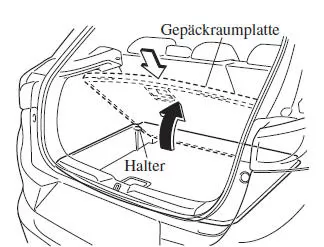

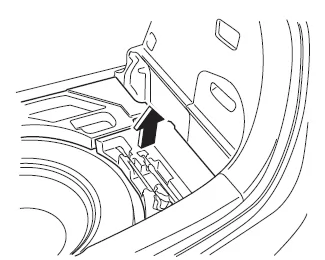

2. Ziehen Sie die Gepäckraumplatte etwas nach außen und setzen Sie das gegenüberliegende Ende in die Halter, so dass die Gepäckraumplatte steht.

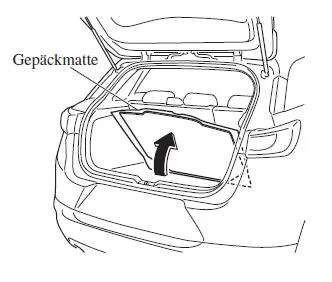

3. Heben Sie die Gepäckmatte an.

4. Entfernen Sie das Gepäckfach.

5. Öffnen Sie den Deckel.

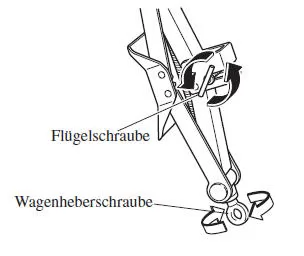

6. Drehen Sie die Flügelschraube und die Wagenheberschraube nach links.

Verstauen des Wagenhebers

1. Stecken Sie bei nach unten gerichteter Wagenheberschraube die Flügelschraube in den Wagenheber und drehen Sie sie nach rechts, um sie provisorisch anzuziehen.

2. Drehen Sie die Wagenheberschraube in die abgebildete Richtung.

3. Ziehen Sie die Flügelschraube zum Sichern des Wagenhebers richtig fest.

HINWEIS

Ein nicht richtig gesicherter Wagenheber kann während der Fahrt Geräusche verursachen. Kontrollieren Sie, ob die Wagenheberschraube ausreichend festgezogen ist.

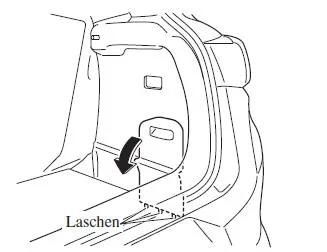

4. Setzen Sie die Abdeckungslaschen ein und bringen Sie die Abdeckung an.

HINWEIS

Kontrollieren Sie, ob die Abdeckung richtig angebracht ist.

Wartung

• Halten Sie den Wagenheber immer sauber.
• An bewegten Teilen darf sich kein Schmutz oder Rost ansetzen.
• Kontrollieren Sie, ob das Schraubengewinde richtig geschmiert ist.

Reserverad

Ihr Fahrzeug ist mit einem Notrad ausgerüstet.

Das Notrad ist kleiner und leichter als die übrigen Räder und sollte daher nur in einem Notfall verwendet werden.

Verwenden Sie das Notrad nur kurzzeitig und nur, um kurze Fahrstrecken zurückzulegen.

WARNUNG Das Notrad darf nicht als Vorderrad (Antriebsräder) verwendet werden: Es ist gefährlich, mit einem Notrad auf den vorderen Antriebsrädern zu fahren. Die Fahrzeughandhabung kann beeinträchtigt werden. Sie können die Beherrschung über das Fahrzeug verlieren, besondern auf vereisten oder schneebedeckten Straßen, was zu einem Unfall führen kann. Bringen Sie deshalb das Notrad hinten an und verwenden Sie das hintere Normalrad vorne.

VORSICHT

Bei Verwendung des Notrads kann sich verglichen mit einem Normalrad die Fahrstabilität vermindern. Fahren Sie vorsichtig.

Beachten Sie bei Verwendung des Notrades die folgenden Hinweise:

• Fahren Sie nicht schneller als 80 km/h.
• Vermeiden Sie das Überfahren von Hindernissen. Benutzen Sie keine automatische Waschanlage, weil der Durchmesser des Notrads kleiner als der eines Normalrads ist, vermindert sich auch die Bodenfreiheit um ungefähr 20 mm.
• Auf diesem Reifen darf keine Schneekette verwendet werden, weil sie nicht richtig passt.
• Da dieses Notrad speziell für Ihr Fahrzeug entwickelt wurde, darf es an keinem anderen Fahrzeug verwendet werden.
• Verwenden Sie niemals zwei Noträder an Ihrem Fahrzeug.

Herausnehmen des Reserverades

1. Heben Sie die Gepäckraumplatte hoch.

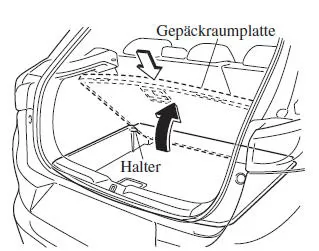

2. Ziehen Sie die Gepäckraumplatte etwas nach außen und setzen Sie das gegenüberliegende Ende in die Halter, so dass die Gepäckraumplatte steht.

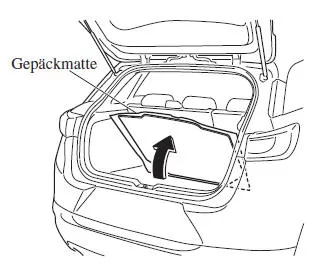

3. Heben Sie die Gepäckmatte an.

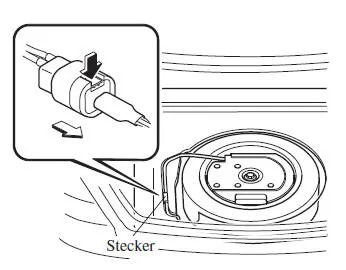

4. Lösen Sie bei Fahrzeugen, die mit einem Subwoofer ausgerüstet sind, den Stecker.

HINWEIS

Zum Lösen des Steckers ist große Kraft erforderlich. Drücken Sie beim Lösen des Steckers fest auf die Lasche.

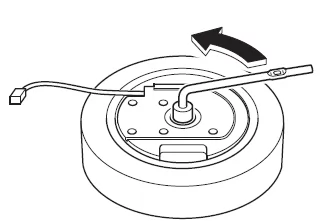

5. Lösen Sie bei Fahrzeugen, die mit einem Subwoofer ausgerüstet sind, die Reserveradbefestigungsschraube und bauen Sie den Subwoofer und das Reserverad aus.

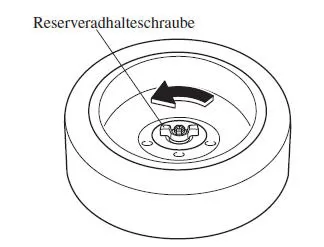

Drehen Sie bei Fahrzeugen, die nicht mit einem Subwoofer ausgerüstet sind, die Reserveradbefestigungsschraube nach links und nehmen Sie das Reserverad heraus.

Sichern des Reserverades

Verstauen Sie das Reserverad in der umgekehrten Reihenfolge des Ausbaus.

Kontrollieren Sie nach dem Verstauen, ob das Reserverad richtig gesichert ist.
