Opel Mokka: Heckträgersystem. Heckträgersystem umklappen. Radaufnahme einklappen. Heckträgersystem entriegeln. Heckträgersystem einfahren.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich nach unten klappen, um Zugang zum Laderaum zu erhalten.
- Ohne Anbaustück:

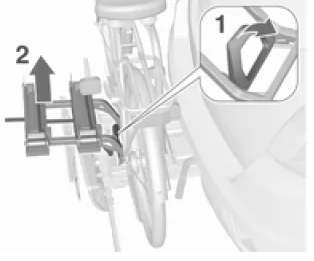

Den Hebel (1) zum Lösen drücken und halten.
Zum Umklappen des Heckträgersystems den Träger (2) nach hinten ziehen.
- Mit Anbaustück:
|
Warnung |
| Beim Lösen des Heckträgersystems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsgefahr. |

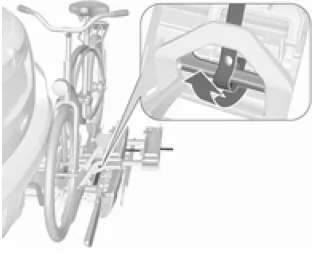

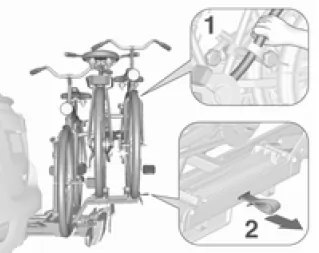

Den Rahmen (1) des hintersten Fahrrades mit einer Hand halten und zum Lösen an der Schlaufe (2) ziehen.
Das hinterste Fahrrad mit beiden Händen festhalten und das Heckträgersystem umklappen.
Für bessere Sichtbarkeit werden die Rückleuchten des Fahrzeugs eingeschaltet, wenn das Heckträgersystem umgeklappt ist.
|
Warnung |
| Beim Wiederhochklappen des Heckträgersystems sicherstellen, dass das System gut einrastet. |
Fahrräder abnehmen
Spannbänder an beiden Fahrradreifen lösen.
Den Knopf gegen den Uhrzeigersinn drehen und die Halterungen entfernen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen des Fahrrads vom Heckträgersystem entfernen.
- Die Radaufnahmen einklappen.
- Den Gurt öffnen.

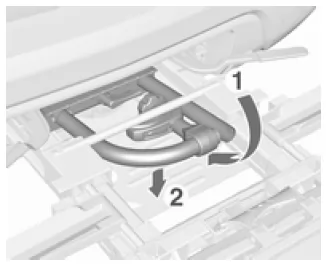

- Den Hebel (1) nach vorne drehen und halten.
- Das Anbaustück (2) hinten anheben und entfernen.
Fahrradträger abmontieren

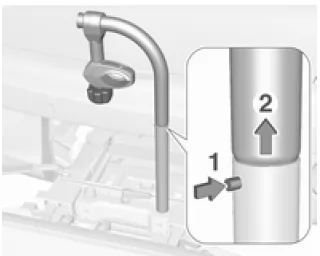

Den Knopf (1) drücken und den obe

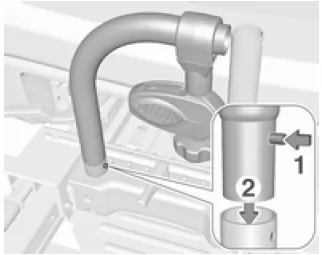

Den Knopf (1) drücken und den Träger (2) wieder anbringen.
Die Halterungen wie abgebildet positionieren.

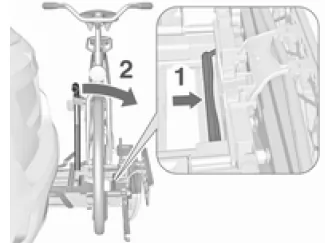

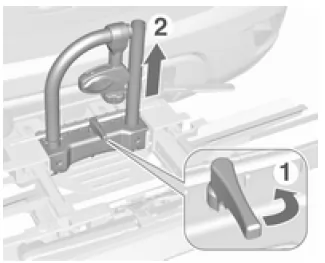

Den Griff (1) zum Lösen zur Seite schwenken und den Träger (2) anheben.
Den Träger nach hinten klappen und dann bis zum Anschlag nach vorne drücken (1).
Den Träger an der Rückseite (2) nach unten drücken.
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixieren.
Die Spannbänder ordnungsgemäß verstauen.
Heckträgersystem entriegeln

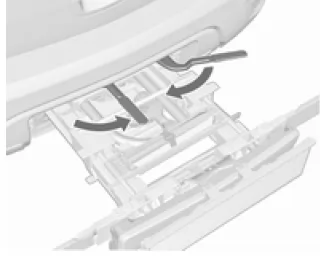

Die beiden Spannhebel so weit wie möglich nach innen schwenken. Gurt fixieren.
Rückleuchten einklappen
Beide Schrauben entfernen. Rückleuchten aus der Halterung ziehen und nach vorne schwenken.
Rückleuchten in die Halterung drücken und die Lampen wieder mit den Schrauben befestigen.

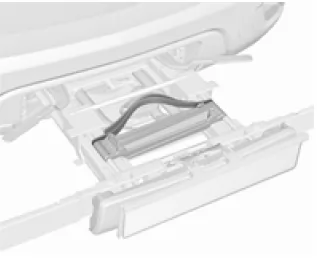

Nummernschildhalter einklappen
Den Nummernschildhalter anheben und nach vorne klappen.
Heckträgersystem einfahren
|
Achtung |
| Sicherstellen, dass alle ausklappbaren Teile wie Radaufnahmen und Halterungen ordnungsgemäß verstaut sind. Andernfalls kann das Heckträgersystem beim Einfahren beschädigt werden. |

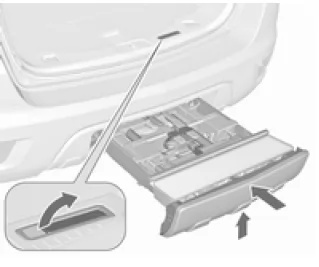

Entriegelungshebel nach oben drücken und halten. Das System etwas anheben und bis zum Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die Ausgangslage zurückkehren.
|
Warnung |
| Wenn das System nicht ordnungsgemäß einrastet, Hilfe einer Werkstatt in Anspruch nehmen. |
