Opel Mokka: Heckträgersystem. Fahrradträger montieren. Fahrrad befestigen. Anbaustück befestigen. Weitere Fahrräder anbringen.

Fahrradträger montieren

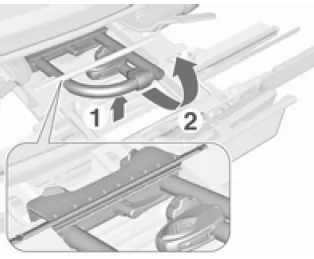

Den Träger an der Rückseite (1) anheben und nach hinten ziehen.

Den Träger (2) nach oben klappen.

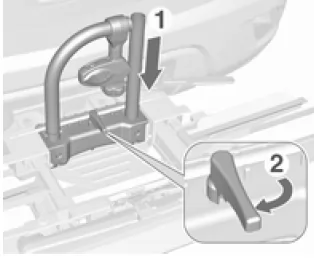

Den Träger (1) nach unten drücken und den Griff (2) zum Einrasten nach hinten schwenken.

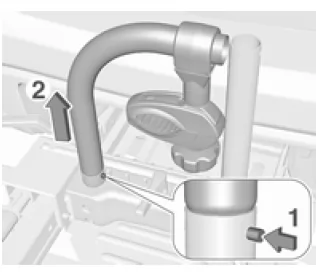

Den Knopf (1) drücken und den linken Teil des Trägers (2) abnehmen.

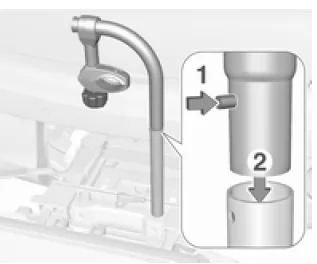

Den Knopf (1) drücken und den linken Teil des Trägers in den rechten Teil (2) stecken.

Fahrrad befestigen

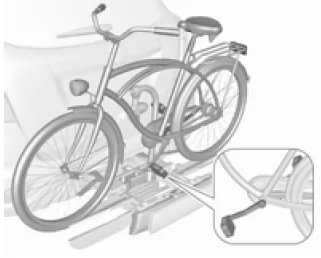

1. Die Pedale in die abgebildete Position drehen und das Fahrrad auf der Radaufnahme positionieren.

   Das Fahrrad muss mittig auf den Radaufnahmen stehen.

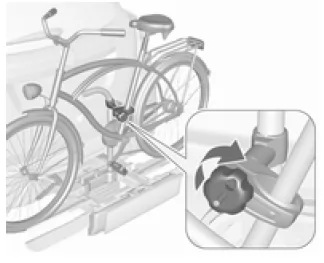

2. Die kurze Halterung am Fahrradrahmen befestigen. Zum Fixieren den Knopf im Uhrzeigersinn drehen.

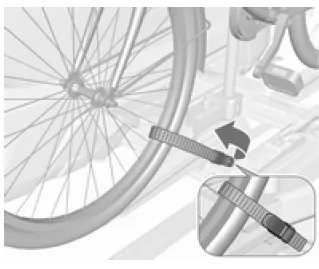

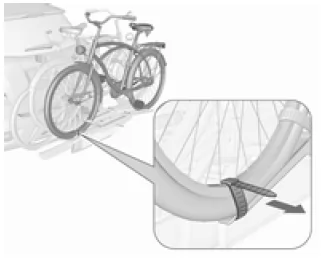

3. Beide Fahrradreifen mit Spannbändern an den Radaufnahmen sichern.
4.  Prüfen, ob das Fahrrad fest sitzt.

Anbaustück befestigen

Beim Transport von mehreren Fahrrädern muss das Anbaustück fixiert werden.

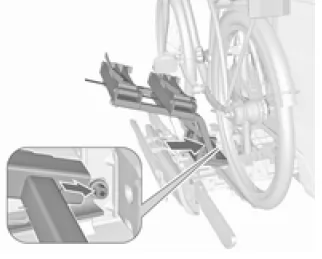

1. Das Anbaustück wie abgebildet am Heckträgersystem anbringen.

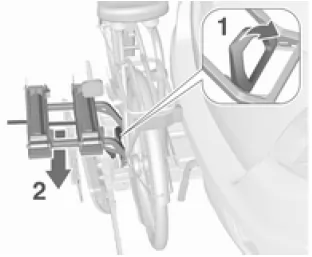

2. Den Hebel (1) nach vorne drehen und halten, dann das Anbaustück (2) hinten absenken.
3.  Den Hebel loslassen und überprüfen, ob das Anbaustück sicher eingerastet ist.

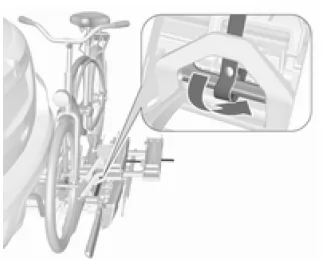

4. Den am Anbaustück befestigten Gurt unter dem Hebel durchführen, wenn das Heckträgersystem zurück geklappt wird. Den Gurt fixieren.

Weitere Fahrräder anbringen

Die Befestigung der anderen Fahrräder funktioniert so ähnlich wie beim ersten Fahrrad. Es sind allerdings einige zusätzliche Schritte zu berücksichtigen:

1.  Vor dem Anbringen eines Fahrrads immer die Radaufnahmen des nächsten Fahrrads aufklappen, falls noch eines verladen wird.
2.  Die Pedale vor dem Anbringen des Fahrrads immer in die richtige Position drehen.

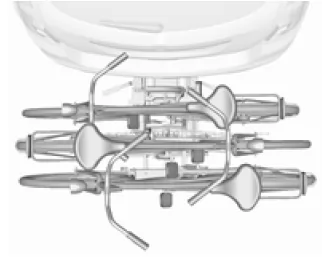

3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.

   Rechts auf dem Heckträgersystem positionieren.

4.  Jedes Fahrrad am zuvor angebrachten Fahrrad ausrichten. Die Radnaben der Fahrräder dürfen einander nicht berühren.
5.  Die Fahrräder wie für das erste Fahrrad beschrieben mit Halterungen und Spannbändern sichern.

   Die Halterungen müssen parallel zueinander fixiert werden.

   Das zweite Fahrrad mit der langen Halterung am Träger befestigen.

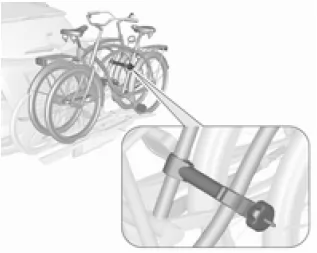

Das dritte Fahrrad mit der kurzen Zusatzhalterung befestigen. Die Halterung muss zwischen den Rahmen des zweiten und dritten Fahrrads fixiert werden.

6. Zusätzlich beide Reifen des dritten Fahrrads mit Spannbändern an den Radaufnahmen sichern.

Für bessere Sichtbarkeit sollte am hintersten Fahrrad ein Warnschild angebracht werden.
