Toyota RAV4: Verwendung von Klimaanlage und Scheibenheizung. Manuelle Klimaanlage

Die manuelle Klimaanlage des Toyota RAV4 IV Gen (2013–2018) bietet ein präzises und benutzerfreundliches Bedienkonzept. Fahrer:innen können die Luftverteilung, Temperatur sowie den Umluft- und Außenluftmodus individuell anpassen – ideal für wechselnde Wetterbedingungen und längere Fahrten. Besonders bei hoher Luftfeuchtigkeit sorgt das System für schnelle Beschlagsentfernung an der Windschutzscheibe. Mit dem Eco-Fahrmodus lässt sich die Klimatisierung kraftstoffsparend optimieren, ohne auf Komfort zu verzichten. Ob kalte Morgenstunden oder staubige Straßen: Das manuelle Klimasystem unterstützt die Fahrer:innen zuverlässig und effizient im Alltag – ein Pluspunkt für die Vielseitigkeit des Toyota RAV4 IV Gen.

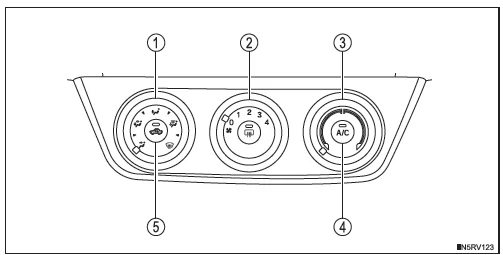

1. Luftauslassregler
2. Gebläseregler
3. Temperaturregler
4. Ein-/Ausschalttaste für Kühl- und Entfeuchtungsfunktion (falls vorhanden)
5. Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus

Einstellungen

1. Drehen Sie den Gebläseregler zum Einstellen der Gebläsestufe im Uhrzeigersinn (höher) oder gegen den Uhrzeigersinn (niedriger).
2. Zum Ausschalten des Gebläses drehen Sie den Regler auf "0".

   Zum Einstellen der Temperatur drehen Sie den Temperaturregler im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn (kalt).

   Ist nicht gedrückt, bläst das System Luft auf Außentemperatur oder erwärmte Luft ein.

3. Zur Auswahl der Luftauslässe drehen Sie den Luftauslassregler in die gewünschte Position.

   Für eine genauere Einstellung kann auch eine Position zwischen den Luftauslass- Positionen gewählt werden.

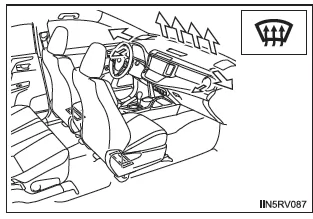

Entfernen von Beschlag auf der Windschutzscheibe

1. Stellen Sie den Luftauslassregler auf .

   Falls der Umwälzluft-Modus gewählt ist, wechseln Sie mit der Taste zum Umschalten zwischen Außenluft-/ Umwälzluft-Modus in den Außenluft- Modus.

2. Gehen Sie je nach Bedarf wie folgt vor:

•  Drehen Sie zum Einstellen der Gebläsestufe den Gebläseregler.
•  Drehen Sie zum Einstellen der Temperatur den Temperaturregler.
•  Wenn die Entfeuchtungsfunktion nicht in Betrieb ist, drücken Sie , um sie einzuschalten.

  Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.

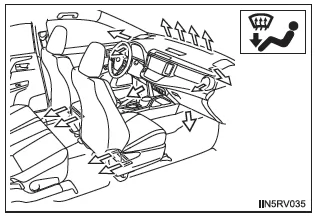

Luftauslässe und Luftverteilung

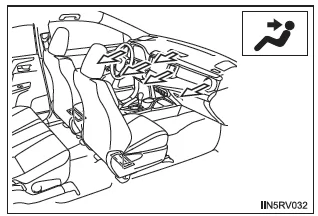

Oberer Bereich Entfernen von Beschlag auf der Windschutzscheibe 1 1 Luftauslässe und

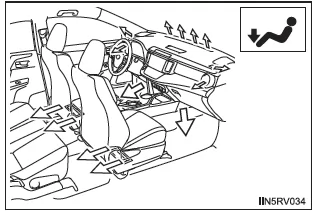

Oberer Bereich und Fußraum

Fußraum

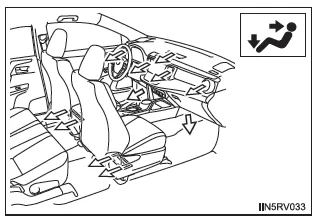

Fußraum und Windschutzscheibe

Umschalten zwischen Außenluft- und Umwälzluft-Modus

Drücken Sie .

Die Einstellung wechselt bei jedem Drücken von zwischen Außenluft-Modus (Kontrollleuchte aus) und Umwälzluft-Modus (Kontrollleuchte ein).

Einstellen der Position und Öffnen und Schließen der Luftauslässe

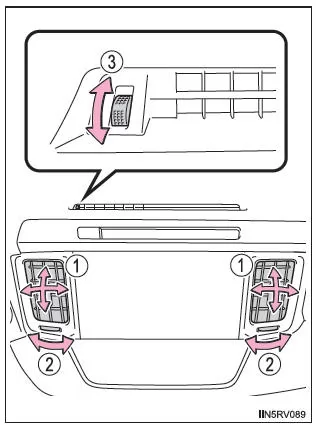

Vordere mittlere Luftauslässe

1. Lenken Sie den Luftstrom nach links, rechts, oben oder unten.
2. Drehen Sie die Knöpfe, um die Auslässe zu öffnen oder zu schließen.
3. Drehen Sie den Knopf, um den Auslass für Insassen auf dem Rücksitz zu öffnen oder zu schließen.

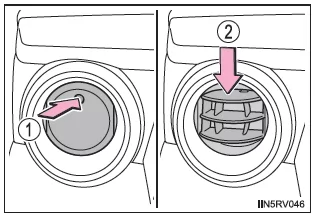

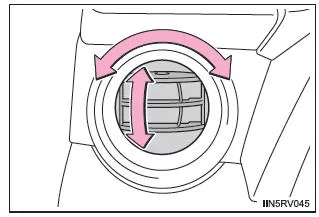

Vordere seitliche Luftauslässe

Lenken Sie den Luftstrom nach links, rechts, oben oder unten.

1. Auslass öffnen.
2. Auslass schließen

Betrieb der Klimaanlage im Eco-Fahrmodus

Im Eco-Fahrmodus werden durch die Steuerung der Klimaanlage die Motordrehzahl und der Kompressorbetrieb so geregelt, dass die Heiz-/Kühlleistung begrenzt und auf diese Weise der Kraftstoffverbrauch gering gehalten wird.

Um die Klimaanlagenleistung zu erhöhen, schalten Sie den Eco-Fahrmodus aus.

(, 254, 263)

Beschlagen der Fenster

•  Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.

  Durch Einschalten von wird die aus den Luftauslässen austretende Luft entfeuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.

• Wenn Sie ausschalten, können die Fenster leichter beschlagen.
•  Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.

Außenluft-/Umwälzluft-Modus

Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus auf den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass Außenluft in den Innenraum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht außerdem eine wirksame Kühlung des Innenraums.

Wenn die Außentemperatur ungefähr bei 0C liegt

Die Klimaanlage funktioniert möglicherweise nicht, selbst wenn gedrückt wurde.

 Lüftungs- und Klimaanlagengerüche

•  Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu lassen.
•  Während des Betriebs können verschiedene Gerüche von außen und von innerhalb des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerüche aus den Luftauslässen austreten.
•  So verhindern Sie die Entstehung von Gerüchen: Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie das Fahrzeug ausschalten.

Betrieb der Klimaanlage, wenn der Motor vom Stopp-Start-System ausgeschaltet wurde (Fahrzeuge mit Stopp-Start-System)

Wird der Motor vom Stopp-Start-System ausgeschaltet, wird die Kühl-, Heiz- und Entfeuchtungsfunktion der Klimaanlage ebenfalls ausgeschaltet und es strömt nur noch Luft auf Außentemperatur ein. Um zu verhindern, dass die Klimaanlage ausgeschaltet wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System und lassen Sie das Stopp-Start-System ausgeschaltet.

Beschlagen der Windschutzscheibe, wenn der Motor vom Stopp-Start-System ausgeschaltet wurde (Fahrzeuge mit Stopp-Start-System)

Lassen Sie den Motor wieder an, indem Sie das Kupplungspedal treten oder den Deaktivierungsschalter für das Stopp-Start-System drücken , und stellen Sie dann den Luftauslassregler auf .  Wenn die Windschutzscheibe häufig beschlägt, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um das System zu deaktivieren.

Austreten von Gerüchen aus der Klimaanlage, wenn der Motor vom Stopp-Start- System ausgeschaltet wurde (Fahrzeuge mit Stopp-Start-System)

Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor wieder zu starten.

Klimaanlagenfilter

Die manuelle Klimaanlage im Toyota RAV4 IV Gen (2013–2018) bietet eine einfache und effektive Möglichkeit, das Fahrzeuginnere individuell zu temperieren. Mit klar strukturierten Bedienelementen lässt sich die Luftverteilung, Temperatur und Gebläsestärke präzise steuern.

Besonders bei wechselnden Wetterbedingungen zeigt sich die Stärke des Systems – sei es zur schnellen Entfeuchtung der Windschutzscheibe oder zur gezielten Luftführung im Innenraum. Die Kombination aus manueller Kontrolle und unterstützenden Funktionen sorgt für ein angenehmes Klima.

Der Toyota RAV4 XA40 beweist mit dieser Ausstattung, dass Komfort und Funktionalität auch ohne automatische Systeme hervorragend harmonieren. Die manuelle Klimaanlage ist ein zuverlässiger Begleiter für jede Jahreszeit.
