Mazda CX-3: Armaturenbrett und Anzeigen. Active Driving-Anzeige. Warn- und Anzeigeleuchten.

Die Active Driving-Anzeige der Mazda CX-3 (DK5) zeigt sicherheitsrelevante Informationen wie Geschwindigkeit, Spurhalteassistent und Bremsunterstützung direkt im Sichtfeld des Fahrers. Mit Anpassung an Lichtverhältnisse und individualisierbarer Anzeigehöhe bietet die Modellreihe 2015–2025 ein aufmerksames Fahrerlebnis ohne Ablenkung. Hinweise zur richtigen Bedienung verhindern Fehlfunktionen und Schäden. Darüber hinaus überzeugt die CX-3 mit einem fein abgestimmten Warn- und Kontrollleuchtensystem im Armaturenbrett, das Zustände wie Ölwechselbedarf, Glühkerzenstatus oder niedrige Kühlmitteltemperatur kommuniziert. Ob Wartungsmonitor oder Schlüsselkontrollleuchte – Mazda denkt auch im Detail an Sicherheit und Transparenz für den Fahrer.

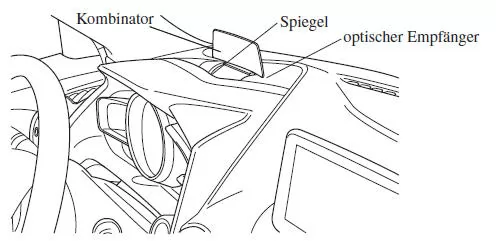

Active Driving-Anzeige

VORSICHT

• Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen entstehen.
• Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs können Beschädigungen verursacht werden.
• Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen verursacht werden.
• Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine Kleber an, weil Störungen verursacht werden können.
• Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige schwierig abzulesen ist.
• Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch können Beschädigungen verursacht werden.

HINWEIS

• Mit einer Sonnenbrille kann es schwierig sein, die Anzeige zu lesen. Nehmen Sie die Sonnenbrille ab oder erhöhen Sie die Helligkeit der Anzeige.
• Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger Batteriespannung kann die Einstellposition abweichen.
• Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch Wettereinfl üsse, wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
• Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb genommen werden.

Auf der Active Driving-Anzeige können die folgenden Informationen abgelesen werden:

• Betriebszustand und Warnungen des Mazda Radar Cruise Control-Systems (MRCC)  Siehe "Mazda Radar Cruise Control-System (MRCC)" auf Seite 4-129 .
• Betriebszustand und Warnung des Spurhalteassistenten (LDWS)  Siehe "Spurhalteassistent (LDWS)" auf Seite 4-109 .
• Betriebsbedingungen des City-Notbremsassistenten (SCBS)  Siehe "City-Notbremsassistent (SCBS)" auf Seite 4-144 .
• Betriebszustand und Warnungen des Notbremsassistenten (SBS)  Siehe "Notbremsassistent (SBS)" auf Seite 4-150 .
• Betriebszustand und Warnungen des Abstandsführungssystems (DRSS)  Siehe "Abstandsführungssystem (DRSS)" auf Seite 4-123 .
• Betriebszustand und Warnungen des Geschwindigkeitsbegrenzers  Siehe "Geschwindigkeitsbegrenzer" auf Seite 4-139 .
• Einstellung der Fahrzeuggeschwindigkeit mit dem Geschwindigkeitskonstanthalter  Siehe "Geschwindigkeitskonstanthalter" auf Seite 4-164 .
• Turn-by-Turn (TBT) (Richtung und Distanz) und Spurführung
• Fahrzeuggeschwindigkeit

Jede Einstellung für die Active Driving-Anzeige lässt sich auf der mittleren Anzeige (Audiogerät Typ C/Typ D) vornehmen.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Einstellbildschirm anzuzeigen.

2. Wählen Sie die Registerkarte AD-Disp.

3. Wählen Sie den gewünschten Gegenstand und nehmen Sie die Einstellung vor.

• Höhe : Active Driving-Anzeigeposition
• Helligkeitsregelung : Einstellart der Bildschirmhelligkeit (automatisch/manuell)
• Kalibration : Initialisierung der Helligkeitseinstellung (bei automatischer Einstellung)
• Helligkeit : Helligkeitseinstellung (manuelle Einstellung)
• Navigation : Ein/Aus
• Active Driving Display : Ein/Aus
• Zurücksetzen

Warn- und Anzeigeleuchten

Das Armaturenbrett ist je nach Modell und Ausführung verschieden.

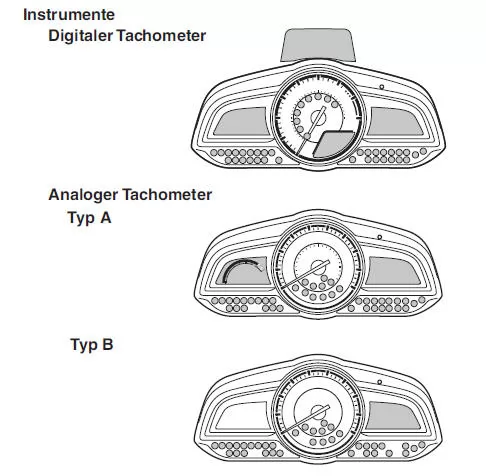

Mitte des Armaturenbretts

Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen

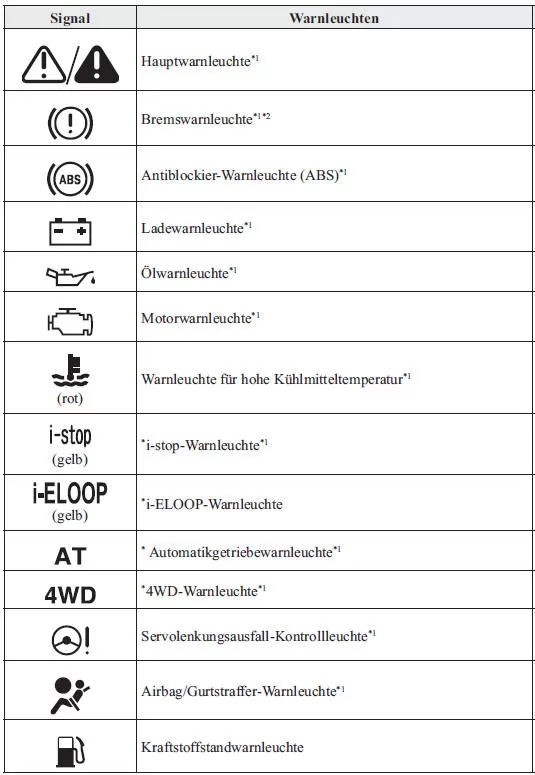

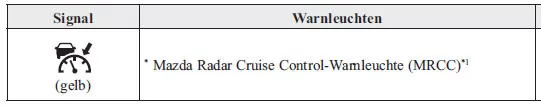

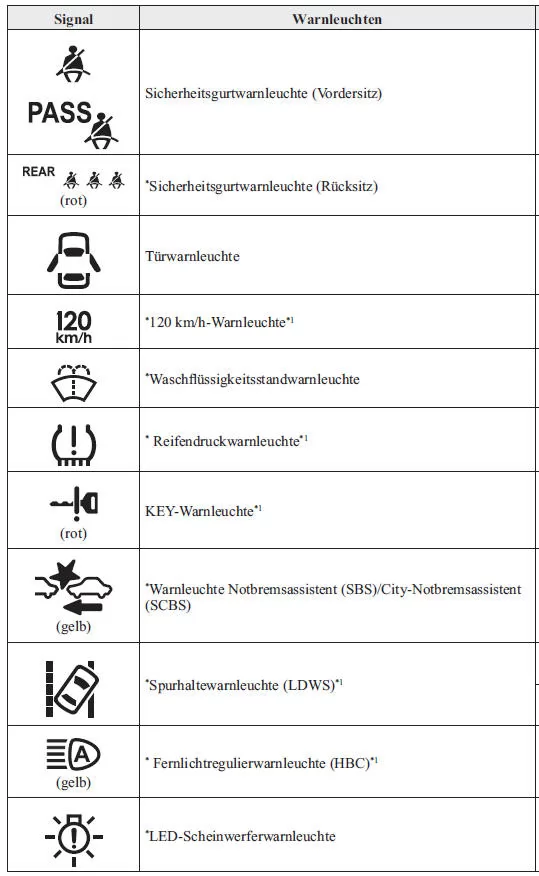

Warnleuchten

Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus oder eine Systemstörung zu informieren.

*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/ Servicepartner überprüfen.

*2 Die Leuchte leuchtet bei angezogener Handbremse ständig.

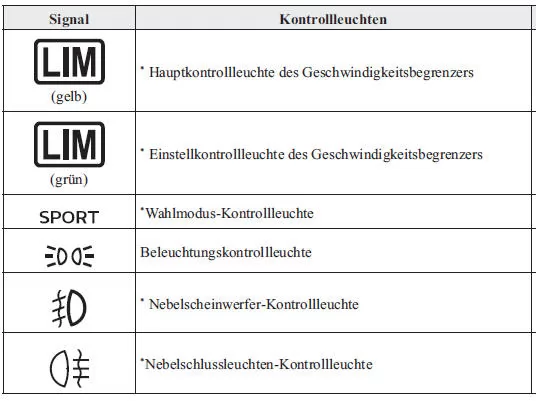

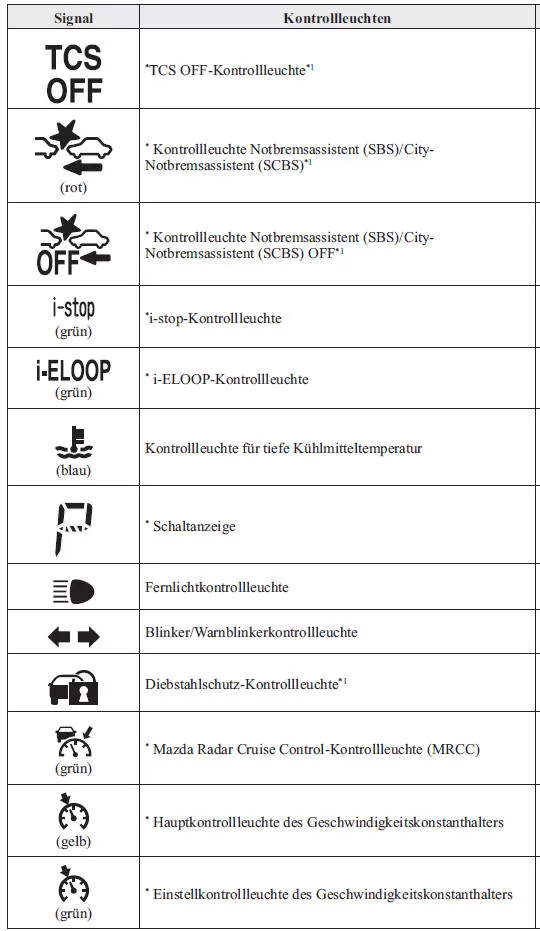

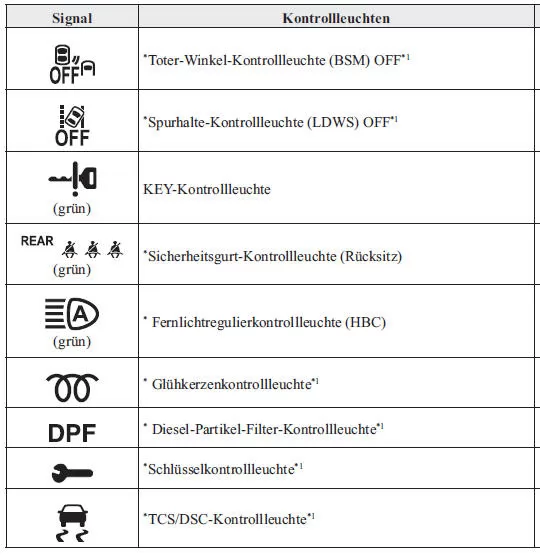

Kontrollleuchten

Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus oder eine Systemstörung zu informieren.

*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/ Servicepartner überprüfen.

Schlüsselkontrollleuchte

Beim Einschalten der Zündung auf "ON" leuchtet die Schlüsselkontrollleuchte, sie erlischt nach einigen Sekunden.

Die Schlüsselkontrollleuchte leuchtet beim Erreichen des voreingestellten Wartungsintervalls. Kontrollieren Sie die Anzeige und führen Sie die Wartung aus.

Siehe "Wartungsmonitor" auf Seite 6-15 .

SKYACTIV-D 1.5

Die Schlüsselkontrollleuchte leuchtet bei verschmutztem Motoröl, bei ungenügendem* Ölstand, wenn sich der Ölstand in der Nähe der Messstabmarkierung X befi ndet oder über der Markierung X steht.

Kontrollieren Sie das Motoröl. Siehe "Kontrolle des Ölstandes" auf Seite 6-27 .

Falls die Schlüsselkontrollleuchte nicht erlischt, obwohl sich der Ölstand im normalen Bereich befi ndet, muss das Motoröl ausgewechselt werden.

HINWEIS

• Je nach den Verwendungsbedingungen des Fahrzeugs kann die Schlüsselkontrollleuchte auch aus anderen Gründen als dem voreingestellten Wartungsintervall aufl euchten.
• Nach jedem Motorölwechsel muss das Motorsteuergerät zurückgestellt werden.

  Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/ Servicepartner oder siehe Seite 6-26 für das Zurückstellen des Motorsteuergeräts.

Kontrollleuchte für tiefe Kühlmitteltemperatur (blau)

Die Leuchte leuchtet kontinuierlich bei niedriger Kühlmitteltemperatur und erlischt sobald der Motor warm ist.

Falls die Kontrollleuchte bei warmgelaufenem Motor immer noch aufl euchtet, kann ein Fehler im Temperaturfühler vorliegen. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner.

Glühkerzenkontrollleuchte (SKYACTIV-D 1.5)

Diese Leuchte kann aufl euchten, wenn die Zündung auf "ON" gestellt ist.

Sie erlischt, sobald die Glühkerzen die Vorglühtemperatur erreicht haben.

Falls die Zündung für längere Zeit bei abgestelltem Motor und vorgewärmten Glühkerzen auf "ON" geschaltet bleibt, werden die Glühkerzen erneut vorgewärmt, was durch Aufl euchten der Glühkerzenkontrollleuchte angezeigt wird.

Die Active Driving-Anzeige im Mazda CX-3 DK5 (2015–2025) steht für moderne Fahrdaten-Visualisierung in Echtzeit. Warnhinweise, Fahrassistenzinformationen und Navigationssignale werden direkt ins Sichtfeld projiziert. Die Einstellmöglichkeiten für Helligkeit und Position sind umfangreich – inklusive automatischer Sensorjustierung.

Gleichzeitig sichern die Warn- und Kontrollleuchten im Armaturenbrett eine klare Rückmeldung zum Fahrzeugstatus. Von Serviceintervallen über Schlüssel- und Glühkerzenleuchten bis zur Kühlmittelanzeige wird jede kritische Information frühzeitig vermittelt – ein starkes Sicherheitsfeature.

Häufig gestellte Fragen

Wie kann ich die Helligkeit der Active Driving-Anzeige einstellen?
Über das Infomenü auf dem Hauptbildschirm im Register „AD-Disp“ – dort sind manuelle und automatische Optionen verfügbar.

Was bedeutet die Schlüsselkontrollleuchte beim SKYACTIV-D-Motor?
Sie signalisiert Verschmutzung oder abnormalen Ölstand – ein Ölwechsel und ECU-Reset sind erforderlich.
