RENAULT Keycard: Batterie

Austauschen der Batterie

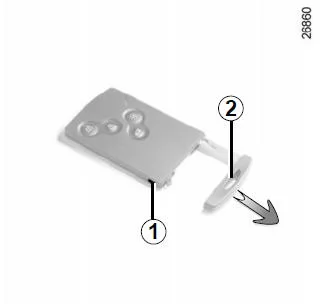

Erscheint die Meldung "BATTERIE KARTE FAST LEER" an der Instrumententafel, muss die Batterie der RENAULT ausgetauscht werden. Drücken Sie hierzu auf den Knopf 1, ziehen Sie gleichzeitig den Notschlüssel 2 heraus und rasten Sie den Deckel 3 an der Lasche 4 aus.

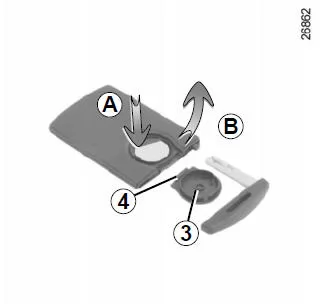

Entnehmen Sie die Batterie, indem Sie sie auf einer Seite herunterdrücken (Bewegung A) und auf der anderen anheben (Bewegung B), und tauschen Sie sie unter Beachtung der Polarität und des Batterietyps (siehe Deckel 3) aus.

Gehen Sie beim Einsetzen in umgekehrter Reihenfolge vor. Drücken Sie anschließend viermal in Fahrzeugnähe auf eine der Keycard- Tasten: Beim nächsten Startvorgang erscheint die Meldung nicht mehr.

Hinweis: Berühren Sie beim Austausch der Batterie nicht den Stromkreis oder die Kontakte der RENAULT Keycard.

Funktionsstörungen

Ist die Batterie zu schwach, um ein Funktionieren zu gewährleisten, können Sie dennoch den Motor weiterhin starten (RENAULT Keycard in das Kartenlesegerät einführen) und das Fahrzeug ver- und entriegeln (siehe Kapitel 1 unter "Ver- und Entriegeln der Türen/Hauben/Klappen").

Sicherungen

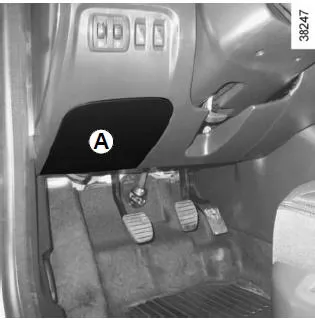

Sicherungen im Fahrgastraum A

Falls ein elektrisches Gerät nicht funktioniert, überprüfen Sie die Sicherungen.

Rasten Sie die Klappe A aus.

Klammer 1

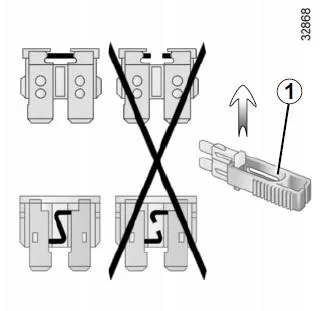

Ziehen Sie die Sicherung mit Hilfe der Klammer 1 heraus, die sich auf der Rückseite der Klappe A befindet.

Um sie aus der Klammer zu lösen, schieben Sie die Sicherung zur Seite.

Die freien Sicherungsplätze möglichst nicht belegen.

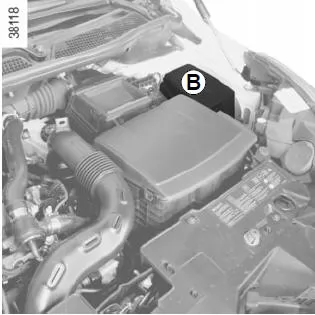

Sicherungen im Motorraum B

Bestimmte Funktionen sind über Sicherungen abgesichert, die sich im Sicherungskasten B im Motorraum befinden.

Da der Zugang zu den Sicherungen sehr eingeschränkt ist, wird zu deren Austausch der Besuch einer Vertragswerkstatt empfohlen.

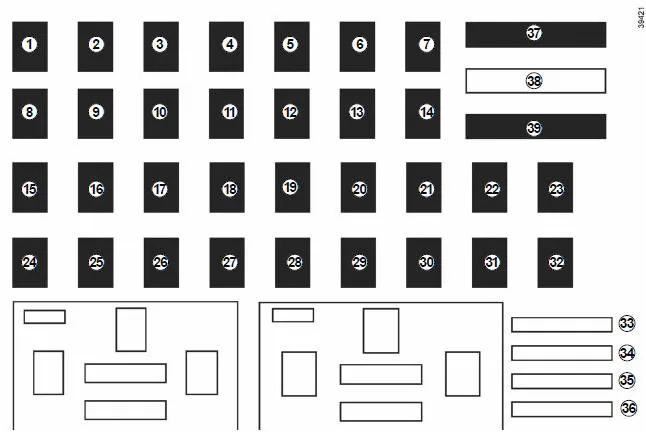

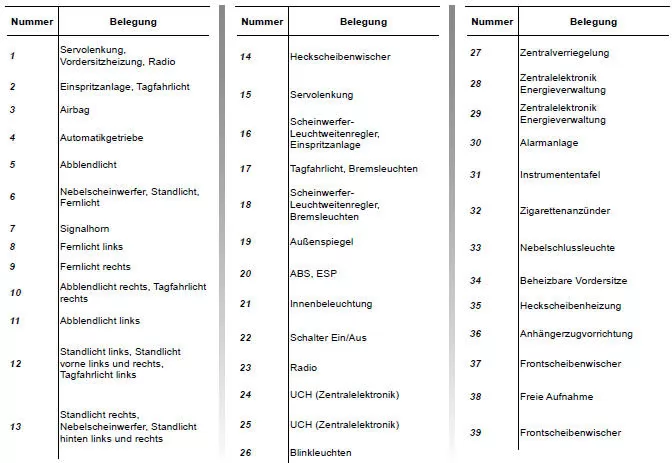

Sicherungsbelegung (Welche Sicherungen vorhanden sind, hängt vom Ausstattungsniveau bzw. von den Optionen ab.)

Batterie

Zur Vermeidung von Funkenbildung

•  Vergewissern Sie sich, dass die "Stromverbraucher" (Deckenleuchten...) ausgeschaltet sind, bevor Sie eine Batterie abklemmen bzw. anschließen.
•  Ladegeräte müssen abgeschaltet sein, wenn die Batterie an- oder abgeklemmt wird.
•  Keine Metallgegenstände auf der Batterie ablegen, damit kein Kurzschluss an den Batteriepolen entstehen kann.
•  Warten Sie nach dem Ausschalten des Motors mindestens 1 Minute, bevor Sie die Batterie abklemmen.
•  Die Batterieklemmen nach dem Wiedereinbau wieder anklemmen.

Anschluss eines Ladegeräts

Das Ladegerät muss mit einer Batterie mit einer Nennspannung von 12 Volt kompatibel sein.

Die Batterie niemals bei laufendem Motor abklemmen oder anschließen. Grundsätzlich die Anweisungen des Ladegeräteherstellers beachten.

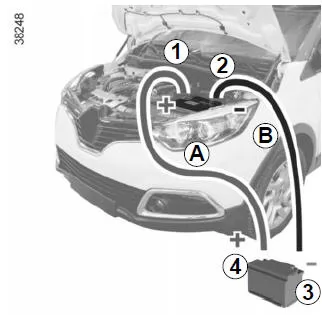

Anschluss von Starthilfekabeln zum Starten des Motors mittels Fremdbatterie

Wenn Sie das Fahrzeug mit der Batterie eines anderen Fahrzeugs starten müssen, müssen Sie sich geeignete Kabel (mit ausreichendem Querschnitt) bei einem Vertragshändler besorgen. Falls Sie bereits über solche Kabel verfügen, überzeugen Sie sich vor Gebrauch von deren einwandfreiem Zustand.

Die Nennspannung der Fahrzeug- und der Fremdbatterie muss gleich sein: 12 Volt. Die Kapazität (Amperestunden, Ah) der Strom gebenden Fremdbatterie sollte nach Möglichkeit größer, zumindest aber gleich derjenigen der entladenen Fahrzeugbatterie sein.

Vergewissern Sie sich vor Anschluss der Starthilfekabel, dass die beiden Fahrzeuge keinen Kontakt untereinander haben (Kurzschlussgefahr bei Verbindung der Pluspole) und dass die entladene Batterie korrekt angeschlossen ist. Die Zündung des Strom nehmenden Fahrzeugs ausschalten.

Den Motor des Strom gebenden Fahrzeugs starten und mit mittlerer Drehzahl laufen lassen.

Rasten Sie die Batterie-Abdeckung aus (je nach Fahrzeug).

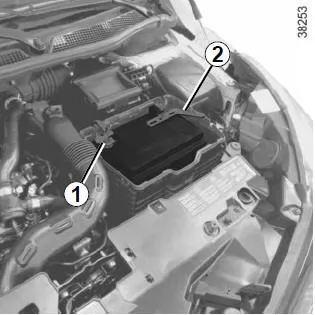

Schließen Sie zuerst das Pluskabel A an dem Pluspol 1 (+) und dann am Pluspol 4 (+) der Strom gebenden Batterie an.

Schließen Sie das Minuskabel B am Minuspol 3 (-) der Strom gebenden Batterie und dann am Minuspol 2 (-) der entladenen Batterie an.

Starten Sie den Motor und sobald er läuft, entfernen Sie die Kabel A und B in umgekehrter Reihenfolge ( 2 - 3 - 4 - 1 ).
