Renault Captur: Scheinwerfer (Lampenwechsel). Rückleuchten und Seitenleuchten (Lampenwechsel). Innenbeleuchtung (Lampenwechsel).

Scheinwerfer (Lampenwechsel)

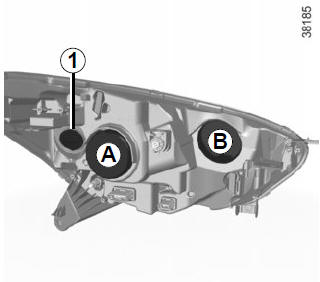

Blinkleuchten

Drehen Sie den Lampenträger 1 um eine Vierteldrehung und nehmen Sie die Lampe heraus.

Lampentyp: PY21W.

Beim Einsetzen der Lampe darauf achten, dass sie korrekt einrastet

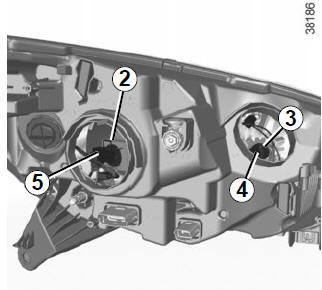

Abblendlicht

Um die Lampe zu wechseln:

•  entfernen Sie die Abdeckung A;
•  klemmen Sie die Verkabelung 5 ab (schwarze Steckverbindung);
•  lösen Sie die Federklammer 2 und entfernen Sie die Lampe.

Lampentyp: H1.

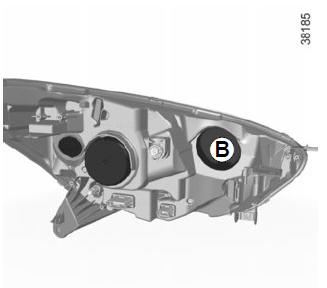

Fernlicht

Um die Lampe zu wechseln:

•  entfernen Sie die Abdeckung B;
•  klemmen Sie die Verkabelung 4 ab (schwarze Steckverbindung);
•  lösen Sie die Federklammer 3 und entfernen Sie die Lampe.

Lampentyp: H1.

Verwenden Sie unbedingt Anti-U.V.-Halogenlampen mit 55W, um eine Beschädigung der Kunststoffstreuscheibe der Scheinwerfer zu vermeiden.

Halogenlampen nie am Lampenglas, sondern am Sockel fassen.

Nach dem Lampenwechsel die Abdeckung wieder korrekt anbringen.

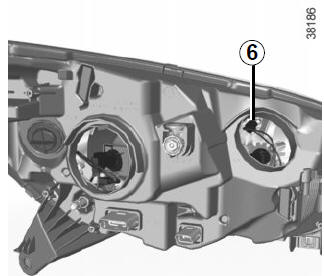

Standlicht vorne

Entfernen Sie zum Wechseln der Lampe die Abdeckung B.

Ziehen Sie am Lampenträger 6, um an die Lampe zu gelangen.

Lampentyp: W5W.

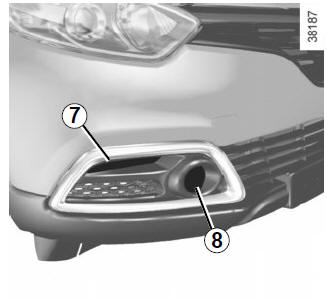

Tagfahrlicht 7

Wenden Sie sich an eine Vertragswerkstatt.

Nebelscheinwerfer 8

•  Verschaffen Sie sich von der Fahrzeugunterseite aus Zugang zum Lampenträger.
•  Rasten Sie die Klappe aus.
•  Drehen Sie den Lampenträger um eine Viertelumdrehung.

Lampentyp: H16LL.

Lampentyp für Fahrzeuge, die mit Kurvenlicht ausgestattet sind: H11LL.

Zusatzscheinwerfer

Wenn Sie Nebelscheinwerfer anbringen möchten, wenden Sie sich an eine Vertragswerkstatt

Rückleuchten und Seitenleuchten (Lampenwechsel)

Schluss-/Bremsleuchte und Blinkleuchte

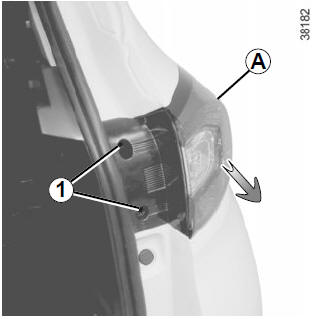

Öffnen Sie die Hecktür, lösen Sie die Schrauben 1.

Ziehen Sie an der Außenseite A der Leuchte und ziehen Sie das Rücklichtmodul heraus.

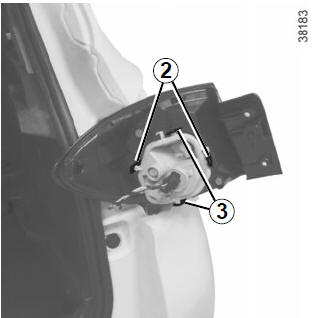

Entfernen Sie die Lampenhalterung, indem Sie die Klemme 2 und anschließend die Klemmen 3 entriegeln.

Wechseln Sie die Lampe aus.

Bringen Sie den Lampenträger wieder an und schieben Sie das Modul bis zum Einrasten hinein.

Überprüfen Sie die korrekte Verriegelung der Leuchte.

Drehen Sie die Schrauben 1 ein.

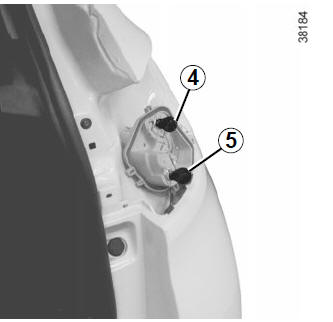

4 Schlussleuchte und Bremsleuchte Lampentyp: P21/5W
5 Blinkleuchten Lampentyp: PY21

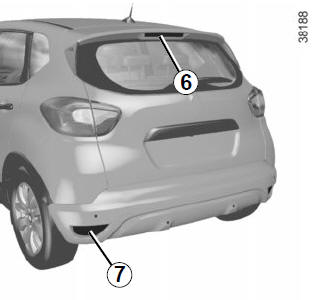

Dritte Bremsleuchte 6

Wenden Sie sich an eine Vertragswerkstatt.

Rückfahrscheinwerfer und

Nebelschlussleuchte 7

Es muss der hintere Stoßfänger ausgebaut werden, wenden Sie sich daher an einen Vertragspartner.

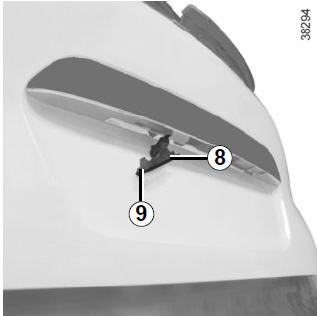

Kennzeichenleuchten 8

•  Die Feder 9 niederdrücken und die Leuchte 8 ausrasten;
•  Nehmen Sie den Deckel der Leuchte ab, um an die Lampe zu gelangen.

Lampentyp: W5W.

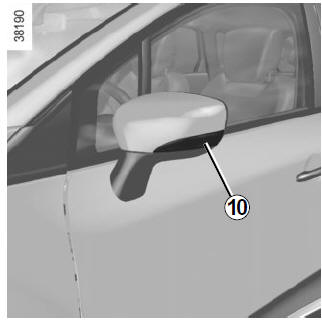

Seitenblinker 10

Es muss der Rückspiegel ausgebaut werden, wenden Sie sich daher an einen Vertragspartner.

Lampentyp: W5W.

Innenbeleuchtung (Lampenwechsel)

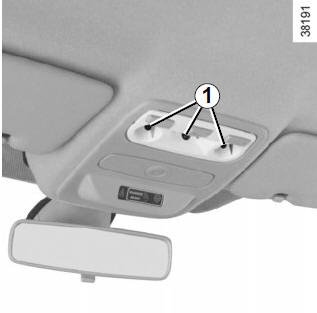

Deckenleuchte

Den Strahler (mit Hilfe eines Schlitzschraubendrehers o. Ä.) ausrasten.

Die betreffende Lampe entnehmen.

Lampentyp 1 : W5W.

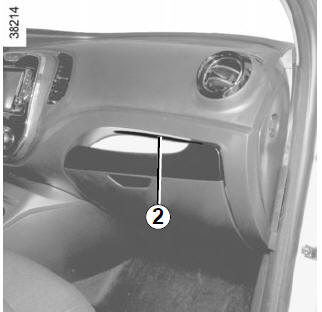

Umgebungsleuchte 2

Wenden Sie sich an eine Vertragswerkstatt.

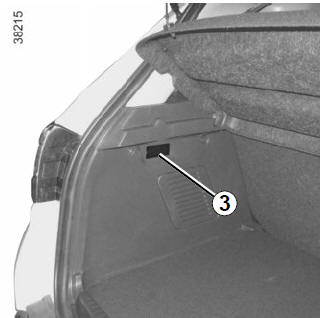

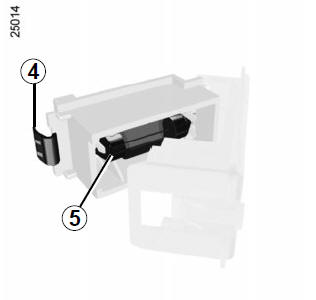

Gepäckraumleuchte

Die Leuchte 3 (mithilfe eines Schlitz-Schraubendrehers o. Ä.) ausrasten; dabei die seitlichen Federzungen zusammendrücken.

Stecker abziehen.

Drücken Sie die Federzunge 4 ein, um den Lampenträger herauszuziehen und die Lampe 5 zu entnehmen.

Lampentyp: Soffittenlampe C5W.
