Renault Captur: Verschiebbare hintere sitzbank. Gepäckraum. Heckablage. Ausrüstungen im Gepäckraum.
Verschiebbare hintere sitzbank
Einstellung vor/zurück
Entriegeln der Sitzbank

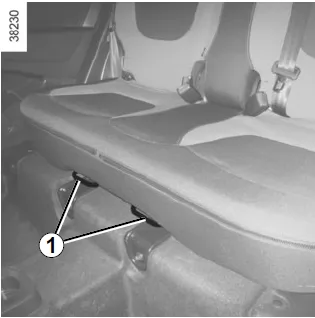

- die beiden Hebel hinten 1 gleichzeitig anheben;

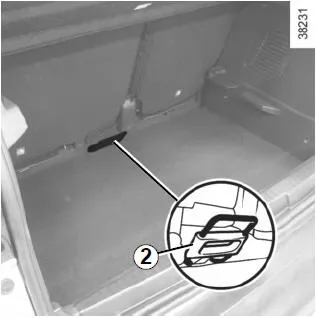

- Bewegen Sie vom Gepäckraum aus den Griff 2.
Verschieben Sie die Sitzbank bis zur gewünschten Position nach vorne bzw. nach hinten.
Lassen Sie den Hebel 1 bzw. den Griff 2 los und vergewissern Sie sich, dass die Sitzbank korrekt eingerastet ist.
| Achten Sie beim Verstellen der hinteren Sitzbank darauf, dass die Verankerungen frei sind (keine Hindernisse, Tiere, Steinchen, Lappen, Spielzeug...). |
| Diese Einstellung aus Sicherheitsgründen nur bei stehendem Fahrzeug vornehmen. |
Umklappen der Rückenlehne
Darauf achten, dass die Vordersitze ausreichend nach vorne gestellt sind.
Die Kopfstützen in die unterste Position bringen.

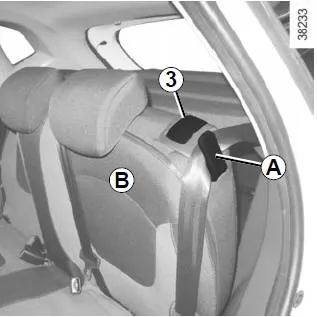

Setzen Sie die Sicherheitsgurte in ihre Führungen A ein.
Den Griff 3 anheben und die Rückenlehne B umklappen
| Setzen Sie den Sicherheitsgurt vor dem Verstellen der Rückenlehne in die Gurtführung A ein, um eine Beschädigung des Gurtes zu vermeiden. |
Zum Einbau der Rückenlehne in umgekehrter Ausbaureihenfolge vorgehen.
Stellen Sie die Rückenlehne auf und rasten Sie sie in der Halterung ein.
| Diese Einstellung aus Sicherheitsgründen
nur bei stehendem
Fahrzeug vornehmen. Die Sitzkonfiguration mit Doppelsitzbank, wobei die kleine Lehne B umgeklappt wurde, macht die Verwendung des mittleren Sitzplatzes unmöglich, da der Sicherheitsgurt nicht angelegt werden kann (Gurtschlösser unzugänglich). |
| Achten Sie beim Verstellen der hinteren Sitzbank darauf, dass die Verankerungen frei sind (keine Hindernisse, Tiere, Steinchen, Lappen, Spielzeug...). |
| Achten Sie beim Aufrichten
der Rückenlehne darauf,
dass sie korrekt einrastet. Falls Sie Schonbezüge verwenden, dürfen diese das korrekte Einrasten der Rückenlehne nicht behindern. Achten Sie auf die korrekte Positionierung der Sicherheitsgurte. Bringen Sie die Kopfstützen wieder in ihre ursprüngliche Position |
Gepäckraum

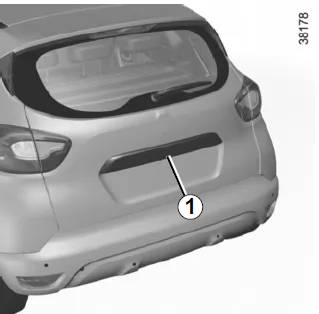

Öffnen
Den Knopf 1 eindrücken und die Heckklappe öffnen.

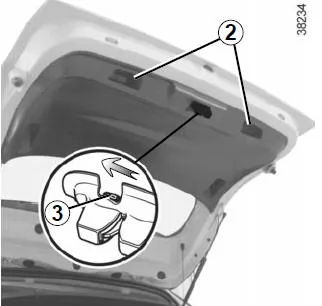

Schließen
Die Heckklappe schließen; dabei zunächst an den Innengriffen ziehen 2.
Manuelles Öffnen von innen
Lässt sich die Heckklappe nicht entriegeln, so kann dies manuell von innen erfolgen:
- verschaffen Sie sich Zugang zum Gepäckraum, indem Sie die Rückenlehne(n) der Rücksitzbank umklappen
- führen Sie einen Stift o. Ä. in die Öffnung 3 ein und verschieben Sie das Ganze entsprechend der Zeichnung;
- Drücken Sie gegen die Heckklappe, um diese zu öffnen.
Heckablage

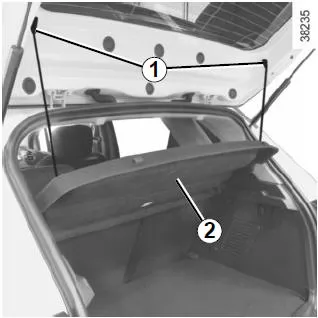

Ausbau
- Hängen Sie die zwei Halteseile 1 an der Heckklappe aus;

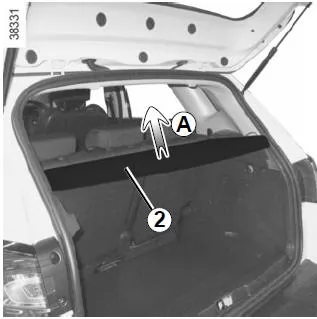

- heben Sie die Heckablage 2 bis auf mittlere Höhe an, um sie auszurasten (Bewegung A);
- heben Sie eine Seite der Heckablage an;

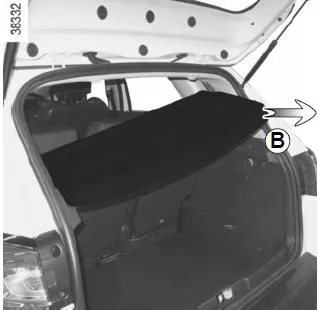

- ziehen Sie die Heckablage zu sich heran (Bewegung B), beginnen Sie mit der Seite, die am höchsten ist.
Zur Anbringung in umgekehrter Ausbaureihenfolge vorgehen.
| Legen Sie keine, vor allem
keine schweren oder harten
Gegenstände auf die Heckablage. Im Falle einer abrupten Bremsung oder eines Unfalls könnten diese Gegenstände die Insassen in Gefahr bringen. |
Ausrüstungen im Gepäckraum
Bodenklappe 1
Je nach Fahrzeug ist die Bodenklappe umkehrbar.

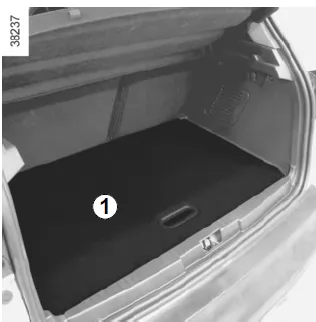

Position "Laderaumerweiterung"
Indem Sie die Rückenlehne der Rücksitzbank umklappen, entsteht ein flacher Boden und der Gepäckraum kann in zwei getrennte Bereiche aufgeteilt werden.
Die Bodenklappe ist auf den Führungen 2 und 3 positioniert.
| Zulässige Last auf der Bodenklappe: 120 kg gleichmäßig verteilt. |

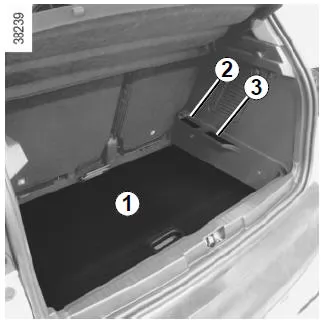

Zwischenstellung
In verriegelter Position wird der Zugriff auf das Werkzeug ermöglicht, das sich unter der Gepäckraummatte befindet.
- Entfernen Sie die Bodenklappe 1.
- Verstauen Sie sie im Gepäckraum, indem Sie sie zwischen die Führungen 2 und 3 gleiten lassen.
Ablageposition
Sie ermöglicht ein größeres Gepäckraumvolumen.

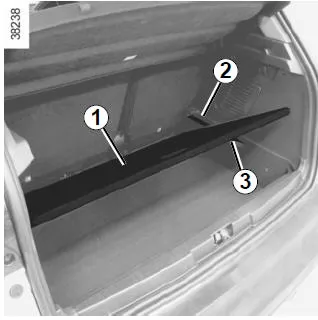

- Entfernen Sie die Bodenklappe 1.
- Verstauen Sie sie im Gepäckraum unter den Führungen 2 und 3.

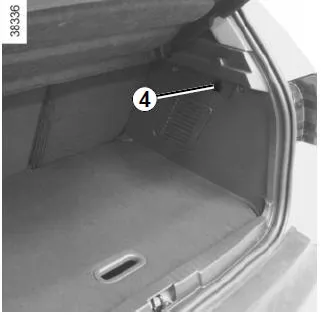

Haken 4
Hier können Sie eine Tasche aufhängen.
Verzurrhaken

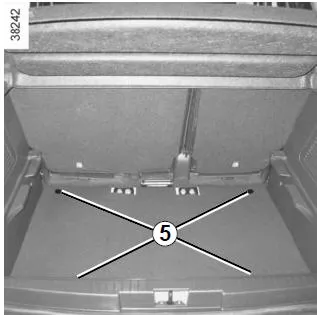

Befestigungspunkte 5
| Falls Ihr Fahrzeug nicht mit Verzurrhaken ausgestattet ist, können Sie diese bei einem Vertragspartner erwerben. |
