Toyota RAV4: Anzeige und Summer

Im Toyota RAV4 IV Gen (2013–2018) informiert das Anzeige- und Summersystem des Einparkhilfesensors den Fahrer über erkannte Hindernisse hinter dem Fahrzeug. Visuelle Darstellungen im Fahrzeugdisplay zeigen die Position und Distanz der Hindernisse, unterstützt durch akustische Signale. Die Sensoren unterscheiden zwischen hinteren Eck- und Mittelsensoren, mit Erfassungsreichweiten bis ca. 150 cm bzw. 50 cm. Das Kapitel liefert detaillierte Informationen zu Betriebsbedingungen, wie der Stellung des Schalt-/Wählhebels ("R") und potenziellen Störfaktoren wie extreme Temperaturen oder Ultraschallquellen. Zusätzlich werden zahlreiche Szenarien benannt, in denen die Sensorerkennung eingeschränkt sein kann – ein essenzieller Leitfaden für die sichere Nutzung des Systems im Alltag.

Wenn ein Sensor ein Hindernis erfasst, werden dessen Standort und der geschätzte Abstand zu diesem angezeigt und der Summer ertönt.

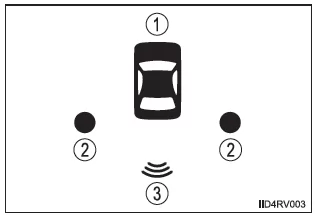

Toyota-Einparkhilfesensor-Kontrollleuchte

1. Fahrzeuganzeige
2. Anzeige der hinteren Ecken
3. Anzeige der hinteren Mitte

Sensorbetrieb und Abstand zu einem Hindernis

Wenn sich das Fahrzeug einem Hindernis nähert, funktioniert das System wie in der folgenden Tabelle aufgeführt.

Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das Summersystem auf das am nächsten liegende Hindernis.

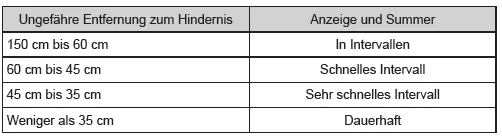

•  Hintere Eckensensoren

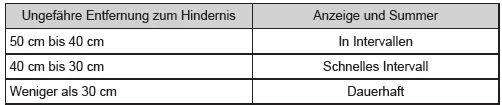

• Hintere Mittelsensoren

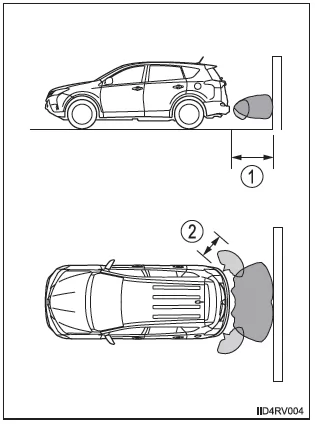

Erfassungsbereich der Sensoren

1. Ca. 150 cm
2. Ca. 50 cm

Die Abbildung zeigt die Erfassungsbereiche der Sensoren. Beachten Sie, dass die Sensoren möglicherweise Hindernisse, die sehr nahe am Fahrzeug sind, nicht erfassen können.

Die Erfassungsbereiche der Sensoren können sich abhängig von der Form des Objekts usw. ändern

Voraussetzungen für den Betrieb des Toyota-Einparkhilfesensors

•  Fahrzeuge ohne intelligentes Zugangs- und Startsystem
  Der Motorschalter befindet sich in der Stellung "ON" und der Schalt-/Wählhebel steht auf "R".
•  Fahrzeuge mit intelligentem Zugangs- und Startsystem
  Der Motorschalter befindet sich im Modus IGNITION ON und der Schalt-/Wählhebel steht auf "R".

Informationen zur Sensorerfassung

•  Die Sensor-Erfassungsbereiche sind auf die Bereiche um den Heckstoßfänger beschränkt.
•  Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigkeit eines Sensors beeinträchtigen, ein Hindernis korrekt zu erfassen. Besondere Umstände, unter denen dies eintreten kann, sind nachfolgend aufgeführt.

•  Schmutz, Schnee oder Eis verdeckt einen Sensor. (Reinigen Sie den Sensor, um das Problem zu beheben.)
•  Ein Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu beheben.)
•  Ein Sensor ist auf irgendeine Weise verdeckt.
•  Das Fahrzeug neigt sich beträchtlich zu einer Seite.
•  Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras.
•  In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultraschallwellen produzieren.
•  Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
•  Sprühwasser oder starker Regen bildet eine Barriere vor einem Sensor.
•  Das Fahrzeug ist mit einem Kotflügelstab oder einer Radioantenne ausgestattet.
•  Ein Stoßfänger oder ein Sensor wird einem starken Aufprall ausgesetzt.
•  Das Fahrzeug nähert sich einem hohen oder rechtwinkeligen Bordstein.
•  In grellem Sonnenlicht oder bei sehr kaltem Wetter.
•  Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
•  Wenn sich Hindernisse zu dicht am Sensor befinden.
•  Es wurde eine Radaufhängung eingebaut, die kein Toyota-Originalteil ist (z. B. bei einem tiefergelegten Fahrwerk).
•  Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.

Neben den o. g. Beispielen kann es vorkommen, dass der Sensor die Entfernung zu Schildern und anderen Gegenständen aufgrund ihrer Form geringer einschätzt, als sie tatsächlich ist.

• Bedingt durch die Form des Objekts kann es der Sensor möglicherweise nicht erfassen.

  Beachten Sie besonders folgende Hindernisse:

•  Drähte, Zäune, Seile usw.
•  Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
•  Spitze Gegenstände
•  Niedrige Hindernisse
•  Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt

•  Die folgenden Situationen können während der Verwendung eintreten:

•  Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich der Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung möglich.
•  Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befinden.
•  Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und der Anzeige. Auch bei geringen Geschwindigkeiten besteht die Möglichkeit, dass ein Hindernis in die Erfassungsbereiche gelangt, bevor die Anzeige erscheint und der Warnton ertönt.
•  Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, werden bei Annäherung kurz vor der Kollision eventuell nicht mehr erfasst, auch wenn sie vorher erfasst wurden.
•  Die Pieptöne können aufgrund der Lautstärke des Audiosystems oder der Luftstromgeräusche der Klimaanlage manchmal nur schwer zu hören sein.

Bei einer Funktionsstörung des Systems

•  Die Anzeige für den defekten Sensor leuchtet auf und die Fahrzeuganzeige erlischt, während der Summer ca. 7 Sekunden lang ertönt.

  Falls die Ecken- und Mittelanzeigen aufleuchten oder danach eingeschaltet bleiben, überprüfen Sie zuerst den Zustand des Sensors. Falls die Anzeigen eingeschaltet bleiben, obwohl kein Schlamm, Eis oder Schnee den Sensor verdeckt, liegt möglicherweise eine Funktionsstörung des Sensors vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

•  Die Anzeige für den defekten Sensor blinkt und die Fahrzeuganzeige erlischt, während der Summer ca. 7 Sekunden lang ertönt.

  Falls die Ecken- und Mittelanzeigen danach blinken, liegt möglicherweise eine Funktionsstörung des Sensors vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

Das Anzeige- und Warnsystem des Toyota-Einparkhilfesensors im RAV4 IV Gen (2013–2018) informiert den Fahrer über die Position und Entfernung von Hindernissen. Die visuelle Darstellung im Display und akustische Signale erleichtern das sichere Rückwärtsfahren.

Die Sensoren erfassen Hindernisse bis zu ca. 150 cm Entfernung. Bei mehreren Objekten reagiert das System auf das nächstgelegene. Einschränkungen bestehen bei ungünstigen Umgebungsbedingungen wie Schmutz, Schnee oder starkem Lärm.

Hinweis: Das System ist nicht für Geschwindigkeiten über 10 km/h ausgelegt und sollte nur als Unterstützung genutzt werden – die Verantwortung für sicheres Fahren bleibt beim Fahrer.
