Toyota RAV4: Einbau von Kindersitzen

Befolgen Sie die Anweisungen des Kindersitzherstellers. Befestigen Sie Kindersitze ordnungsgemäß mit einem Sicherheitsgurt oder den ISOFIX-Verankerungen am Sitz. Bringen Sie beim Einbau des Kindersitzes den oberen Haltegurt an.

Sicherheitsgurte (Für einen ELRSicherheitsgurt ist ein Halteclip erforderlich)

ISOFIX-Verankerungen (ISOFIX-Kindersitz)

Die äußeren Rücksitze verfügen über untere Verankerungen. (An den Sitzen befinden sich Knöpfe, die die Positionen der Verankerungen angeben.)

Verankerungsbügel (für den oberen Haltegurt)

An den äußeren Rücksitzen befindet sich ein Verankerungsbügel. (Die Positionen der Verankerungsbügel sind durch Aufkleber gekennzeichnet.)

Befestigung von Kindersitzen mit einem Sicherheitsgurt

Nach hinten gerichtet - Babysitz/Kindersitz

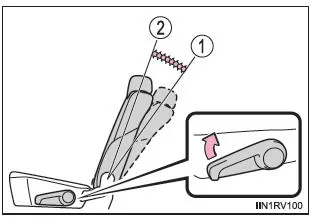

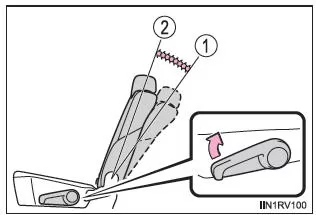

1. Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.



1. Ganz nach hinten geneigte Position
2. 8. Raststellung

Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kindersitz ein.

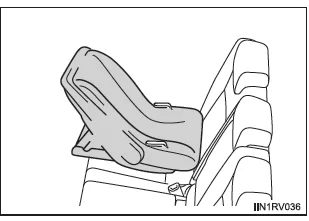

2. Platzieren Sie den Kindersitz so auf dem Rücksitz, dass er zum Heck des Fahrzeugs gerichtet ist.

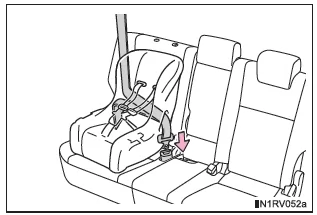

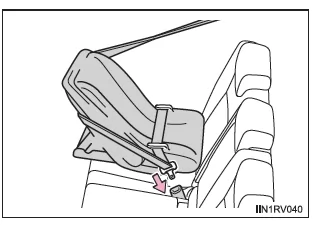

3. Führen Sie den Sicherheitsgurt durch den Kindersitz und lassen Sie die Gurtzunge im Gurtschloss einrasten. Stellen Sie sicher, dass der Gurt nicht verdreht ist.

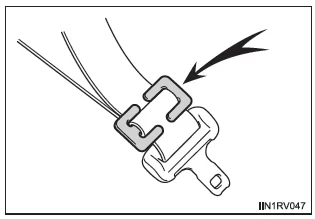

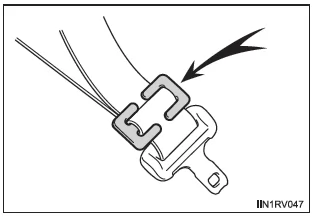

4. Bringen Sie nahe der Schlosszunge des Schulter- und Beckengurtes einen Halteclip an, indem Sie das Gurtband des Schulter- und Beckengurtes in die Aussparungen des Halteclips einführen. Schließen Sie den Gurt erneut. Sollte der Gurt nicht straff anliegen, lösen Sie das Gurtschloss und bringen Sie den Halteclip neu an.

Nach vorn gerichteter - Kindersitz

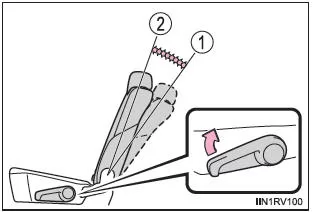

1. Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.



1. Ganz nach hinten geneigte Position
2. 8. Raststellung

Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kindersitz ein.

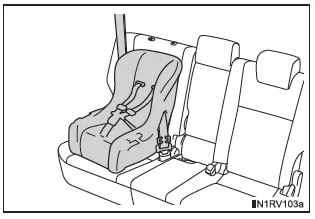

2. Platzieren Sie den Kindersitz so auf dem Sitz, dass er zur Fahrzeugfront weist

3. Führen Sie den Sicherheitsgurt durch den Kindersitz und lassen Sie die Gurtzunge im Gurtschloss einrasten. Stellen Sie sicher, dass der Gurt nicht verdreht ist.

4. Bringen Sie nahe der Schlosszunge des Schulter- und Beckengurtes einen Halteclip an, indem Sie das Gurtband des Schulter- und Beckengurtes in die Aussparungen des Halteclips einführen. Schließen Sie den Gurt erneut. Sollte der Gurt nicht straff anliegen, lösen Sie das Gurtschloss und bringen Sie den Halteclip neu an.

Juniorsitz

1. Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.



1. Ganz nach hinten geneigte Position
2. 8. Raststellung

Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kindersitz ein.

2. Platzieren Sie den Kindersitz so auf dem Sitz, dass er zur Fahrzeugfront weist.

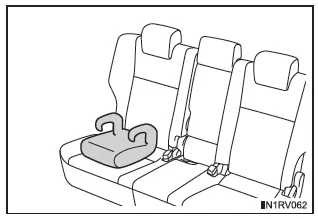

• Sitzerhöher

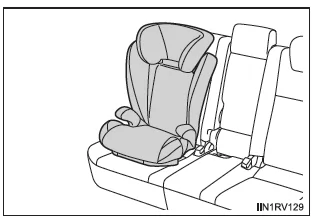

• Kindersitz mit hoher Rückenlehne

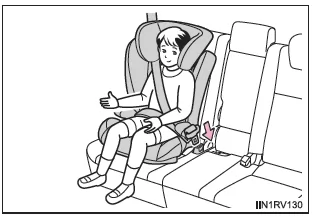

3. Setzen Sie das Kind in den Kindersitz.

   Bringen Sie den Sicherheitsgurt gemäß den Herstelleranweisungen am Kindersitz an und lassen Sie die Gurtzunge im Gurtschloss einrasten.

   Stellen Sie sicher, dass der Gurt nicht verdreht ist.

   Stellen Sie sicher, dass der Schultergurt korrekt über der Schulter des Kindes verläuft und dass der Beckengurt so tief wie möglich sitzt.



Ausbau eines mit dem Sicherheitsgurt angebrachten Kindersitzes

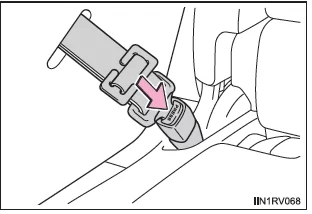

Drücken Sie die Gurtlösetaste und lassen Sie den Sicherheitsgurt vollständig aufrollen

Befestigung mit ISOFIX-Verankerung

1. Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.



1. Ganz nach hinten geneigte Position
2. 8. Raststellung

Neigen Sie die Rückenlehne zurück, wenn ein nach hinten gerichteter Kindersitz nur schwierig in der ISOFIX-Basis einrastet.

Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kindersitz ein.

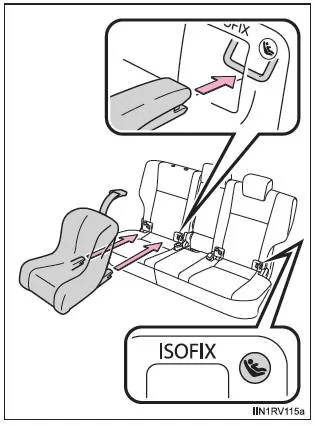

2. Lassen Sie die Schlösser in den dafür vorgesehenen Haltebügeln einrasten.

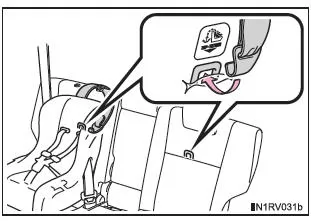

   Besitzt der Kindersitz einen oberen Haltegurt, ist dieser in den Verankerungsbügel einzuklinken

Für die verschiedenen Sitzpositionen geeignete Kindersitze (mit ISOFIX-Verankerung)

Sicherheitsinformationen. Kindersitze mit oberem Haltegurt
