Der Opel Mokka A (2012–2021) vereint eine moderne elektrische Anlage mit einem durchdachten Sicherungskonzept für maximale Systemkontrolle. Drei Sicherungskästen im Motorraum, Innenraum und Laderaum decken verschiedenste Funktionen ab – von Sitzheizung bis zur Leuchtweitenregulierung. Die verständliche Kennzeichnung und Warnhinweise unterstützen den sicheren Austausch. Besonders beeindruckend ist die gezielte Absicherung komplexer Steuergeräte wie Start-Stopp-Automatik, TPMS oder Klimaanlage. Der Opel Mokka A zeigt, wie eine smarte Absicherung die Lebensdauer elektrischer Komponenten verlängert und Fahrkomfort sichert. Ideal für Fahrer, die Wert auf Kontrolle und Wartungsübersicht legen.

Sicherungen

Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.

In einem Kasten oberhalb der Plusklemme der Batterie befinden sich einige Hauptsicherungen. Bei Bedarf von einer Werkstatt austauschen lassen.

Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

Eine defekte Sicherung ist am durchgebrannten Schmelzfaden erkennbar.

Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.

Einige Funktionen können durch mehrere Sicherungen abgesichert sein.

Sicherungen können auch ohne Vorhandensein einer Funktion eingesteckt sein.

Hinweis Möglicherweise gelten nicht alle Beschreibungen des Sicherungskasten in dieser Betriebsanleitung für Ihr Fahrzeug.

Beachten Sie beim Überprüfen des Sicherungskasten die Beschriftung des Kastens.

Sicherungszieher

Im Sicherungskasten des Motorraums kann ein Sicherungszieher untergebracht sein.

Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen von Sicherungen stecken und Sicherung herausziehen.

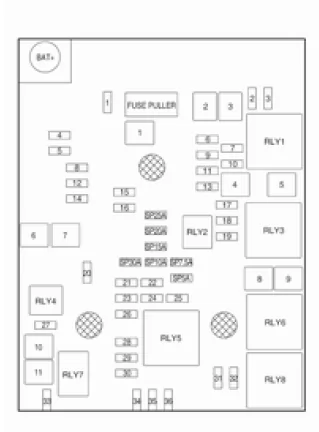

Sicherungskasten im Motorraum

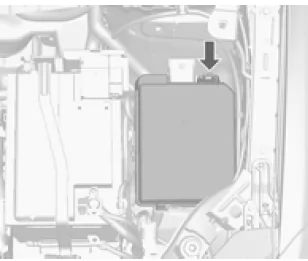

Der Sicherungskasten befindet sich im Motorraum.

Abdeckung lösen, anheben und abnehmen.

Mini-Sicherungen

1. Schiebedach
2.  Außenspiegel
3.  -
4.  -
5.  Elektronisches Bremsensteuergerät
6.  Intelligenter Batteriesensor
7.  -
8.  Getriebesteuergerät
9.  -
10.  Leuchtweitenregulierung
11.  Heckscheibenwischer
12.  Heizbare Heckscheibe
13.  Scheinwerferstellglied (links)
14.  Heizbare Außenspiegel
15.  -
16.  Sitzheizung
17. Getriebesteuergerät
18. Motorsteuergerät
19.  Kraftstoffpumpe
20.  -
21. Kühlgebläse
22. -
23.  Zündspule/Motorsteuergerät
24.  Pumpe Waschanlage
25.  Scheinwerferstellglied (rechts)
26.  Motorsteuergerät
27.  -
28.  Motorsteuergerät
29.  Motorsteuergerät
30.  Abgasanlage
31.  Fernlicht links
32.  Fernlicht rechts
33.  Motorsteuergerät
34. Hupe
35. Klimaanlage
36. Nebelscheinwerfer

J-Case-Sicherungen

1. Elektronisches Bremsensteuergerät
2.  Vorderer Scheibenwischer
3.  Kühlgebläse
4.  Anschlussklemme des Sicherungskastens in der Instrumententafel
5.  -
6.  Kraftstoffheizung
7.  -
8.  Kühlgebläse
9.  Kühlgebläse
10. Motorsteuergerät/Glühkerze
11. Anlasser

Sicherungskasten in der Instrumententafel

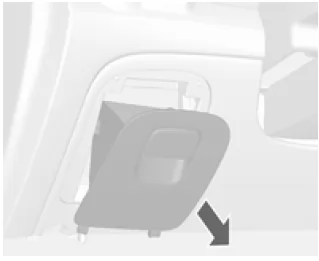

Der Sicherungsblock im Innenraum befindet sich auf der Fahrerseite unterhalb des Armaturenbretts.

Zum Zugriff auf die Sicherungen das Staufach entfernen.

Zum Entfernen das Staufach öffnen und herausziehen.

Mini-Sicherungen

1. Kontrolleinheit Karosserie
2.  Kontrolleinheit Karosserie
3.  Kontrolleinheit Karosserie
4.  Kontrolleinheit Karosserie
5.  Kontrolleinheit Karosserie
6.  Kontrolleinheit Karosserie
7.  Kontrolleinheit Karosserie
8.  Kontrolleinheit Karosserie
9.  Zündschloss
10.  Safety Diagnosis Module
11.  Diagnoseanschluss
12.  Klimatisierung
13.  Hecktür
14.  Einparkhilfe
15.  Spurhalteassistent, Innenspiegel
16.  Adaptives Fahrlicht
17. Elektrische Fensterbetätigung Fahrer
18.  Regensensor
19.  Steuergerät Karosserie, geregelte Spannungssteuerung
20.  Lenkrad
21.  Wechselstrom-Zubehörsteckdose/ Automatikgetriebe
22.  Gleichstrom- Zubehörsteckdose
23. Reserve
24.  Reserve
25.  Reserve
26.  Reserve
27.  Kombiinstrument/Zuheizer/ Kupplungsschalter
28.  Adaptives Fahrlicht/Spannungswandler/ Scheinwerferschalter
29.  Reserve
30. Reserve
31.  Instrumententafel
32.  Infotainment System/Warnton
33.  Display, Infotainment System
34.  OnStar UHP/DAB

S/B Sicherungen

01 Reserve
02 Reserve
03 Elektrische Fensterbetätigung vorne
04 Elektrische Fensterbetätigung hinten
05 Logistikmodus
06 Reserve
07 Reserve
08 Reserve

Sicherungskasten im Laderaum

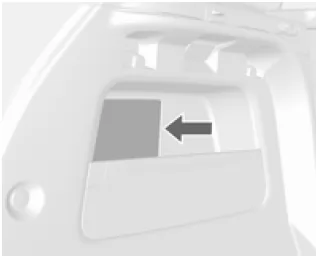

Position: linke Gepäckraumseite.

Zum Zugriff auf die Sicherungen die Abdeckung abnehmen.

Mini-Sicherungen

1. Sitz, Lendenwirbelstütze, Fahrer
2.  Sitz, Lendenwirbelstütze, Beifahrer
3.  Verstärker
4.  Anhängersteckdose
5.  Allradantrieb
6.  Reserve
7.  LPG-System
8.  Reserve
9.  Reserve
10.  Reserve
11.  Anhänger-Steuergerät
12.  Reserve
13.  Beheiztes Lenkrad
14.  Anhängersteckdose
15.  Reserve
16.  Wasser in Kraftstoffsensor
17. Innenspiegel/Rückfahrkamera
18.  LPG-System

S/B Sicherungen

1. Elektrisch verstellbarer Fahrersitz
2.  Elektrisch verstellbarer Beifahrersitz
3.  Anhänger-Steuergerät
4.  Spannungswandler
5.  Batterie
6.  Scheinwerferwaschanlage
7.  Reserve
8.  Reserve
9.  Reserve

Die Sicherungsbelegung im Opel Mokka A (2012–2021) ist übersichtlich gegliedert und auf verschiedene Fahrzeugbereiche verteilt. Der Motorraum, die Instrumententafel und der Laderaum enthalten jeweils spezifische Sicherungskästen mit klar dokumentierter Funktion.

Ein defektes Bauteil kann durch eine durchgebrannte Sicherung angezeigt werden – sie sollte nur ersetzt werden, wenn die Ursache eindeutig lokalisiert ist. Der Einsatz eines Sicherungsziehers erleichtert die Wartung erheblich. Die klare Kodierung und Zuordnung unterstützt auch ungeübte Fahrer beim Austausch.

Durch regelmäßige Kontrolle und Austausch nach Bedarf bleibt die elektrische Anlage des Opel Mokka A funktionsfähig und zuverlässig. Besonders für Fahrzeuge mit umfangreichen Komfortfunktionen ist eine korrekte Sicherungsverwaltung unerlässlich.
