Toyota RAV4: Motorraum

Der Motorraum des Toyota RAV4 IV Gen (2013–2018) ist übersichtlich aufgebaut und erleichtert die Wartung essenzieller Komponenten. Modelle wie 3ZR-FE, 2AR-FE oder 1AD-FTV besitzen klar gekennzeichnete Elemente wie Öleinfülldeckel, Kühlmittelbehälter, Batterie und Waschflüssigkeitsreservoir. Die strukturierte Anordnung unterstützt sowohl Werkstätten als auch Hobby-Mechaniker:innen bei regelmäßigen Checks. Variierende Motortypen bringen unterschiedliche Layouts mit sich – vom Kondensator über Kraftstofffilter bis hin zum Ladeluftkühler. Diese technische Transparenz schafft ideale Bedingungen für präventive Wartung und zeigt, dass der RAV4 XA40 auch unter der Haube mit intelligenter Gestaltung punktet.

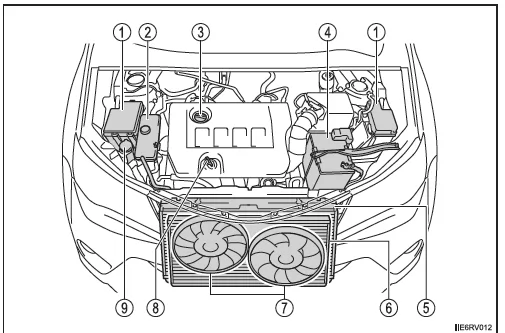

3ZR-FE- und 3ZR-FAE-Motor

1. Sicherungskästen
2. Motor-Kühlmittelbehälter
3. Öleinfülldeckel
4. Batterie
5. Kühler
6. Kondensator
7. Elektrische Kühlerlüfter
8. Ölmessstab
9. Waschflüssigkeitsbehälter (→S.

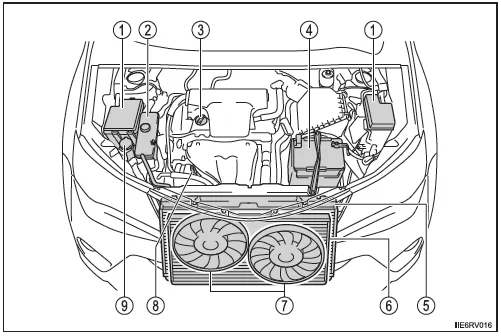

2AR-FE-Motor

1. Sicherungskästen
2. Motor-Kühlmittelbehälter
3. Öleinfülldeckel
4. Batterie
5. Kühler
6. Kondensator
7. Elektrische Kühlerlüfter
8. Ölmessstab
9. Waschflüssigkeitsbehälter

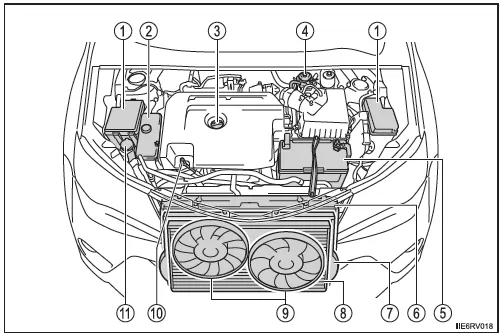

1AD-FTV-, 2AD-FTV- und 2AD-FHV-Motor

1. Sicherungskästen
2. Motor-Kühlmittelbehälter
3. Öleinfülldeckel
4. Kraftstofffilter
5. Batterie
6. Kühler
7. Ladeluftkühler
8. Kondensator
9. Elektrische Kühlerlüfter
10. Ölmessstab
11. Waschflüssigkeitsbehälter

Der Motorraum des Toyota RAV4 IV Gen (2013–2018) ist übersichtlich gestaltet und bietet Zugang zu allen wichtigen Komponenten für Wartung und Kontrolle. Je nach Motorvariante – ob Benzin- oder Dieselmotor – sind die Positionen von Kühler, Batterie, Ölfilter und Sicherungskästen klar gekennzeichnet. Dies erleichtert die regelmäßige Pflege und Inspektion.

Die visuelle Darstellung der Motorraumkomponenten hilft dabei, sich schnell zurechtzufinden. Besonders bei der Kontrolle von Flüssigkeitsständen oder dem Austausch von Sicherungen ist eine klare Orientierung unerlässlich. Die Unterschiede zwischen den Motorvarianten sind gut dokumentiert und ermöglichen eine gezielte Wartung.

Häufig gestellte Fragen

Wo befindet sich der Waschflüssigkeitsbehälter im Toyota RAV4?
Je nach Motorvariante ist er vorne rechts im Motorraum, meist mit einem blauen Deckel gekennzeichnet.

Wie erkenne ich den richtigen Öleinfülldeckel?
Der Deckel ist meist mit einem Ölsymbol versehen und befindet sich zentral auf dem Motorblock.

• Motoröl
• Motorkühlmittel. Kühler, Kondensator und Ladeluftkühler.
• Batterie. Waschflüssigkeit.
• Kraftstofffilter (nur Modelle mit Dieselmotor)

Ansetzen eines Rangierwagenhebers

Motoröl
